| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | KingPo |
| Certification: | ISO 17025 Calibration certificate |
| Quantité de commande min: | 1 |
| Prix: | To be quoted |
| Détails d'emballage: | boîte de sécurité |
| Délai de livraison: | 20~25 jours ouvrables |
| Conditions de paiement: | 100% TTT à l'avance |
| Capacité d'approvisionnement: | 3~5 unités par mois |
| Valeur de tension de Digital: | 0 | 300V | Valeur de puissance de Digital: | 0~9KW |
|---|---|---|---|
| Canal de sortie: | 3 | Tension évaluée de commutateur: | 250V | |
| Courant évalué: | 10A, 13A, 16A, 20A | Fonction de protection: | 1-99S |
| Mettre en évidence: | Équipement d'essai lesté par individu de lumière de LED,Équipement d'essai de lumière de 9KW LED,Boîte de charge de lampe lestée par individu |
||
Équipement d'essai lesté par individu de lumière de LED
Boîte de charge de lampe lestée par individu
Norme : IEC60669-1 : 2017 clause 19,3 et IEC60669-2-1 : clause 2015 19,109
Paramètres techniques :
|
Article |
Contenu |
|
Puissance |
Monophasé avec AC220V±5%/50Hz moulu |
|
Système de contrôle industriel intelligent |
IPC : IPC-810E Logiciel de configuration : E5 Oscilloscope : Tektronix ou Agilent Module d'acquisition : multiple
pulvérisation électrostatique extérieure de poudre |
|
Appareil de contrôle de résistance de commutateur |
Station : 3 stations d'essai indépendant Système de contrôle : 7 moteur servo de l'écran tactile +PLC+ d'affichage à cristaux liquides de couleur de pouce, il a une interface de communication, qui est commode à l'utilisation ou à la communication en ligne avec d'autres dispositifs (tels que de diverses charges), permettant la collecte de données et les statistiques. Course d'essai : 0.1~100mm, peuvent être préréglés Vitesse d'essai : 0.1~200mm/s, peut être préréglé Temps "Marche/Arrêt" : la période de "ON" sera (25+5 0) % de tout le cycle et la période de "OFF" (750 -5) %, 0.1~99.9 peut être préréglée Taux de fonctionnement : 3 - 40 fois peuvent être placées, lié à la course d'essai, à la vitesse d'essai et à l'arrangement "Marche/Arrêt" de temps Détection d'alarme : Circuit de détection intégré, quand le produit est détecté pour être non qualifié, il y a une alarme audible et visuelle, et il y a des invites des textes : 1)Quand le commutateur est collé, la conduction continue se produit ; 2)Quand la décharge électrique grille, elle ne peut pas être reliée ; 3)Quand le compte arrive. Port de connexion de charge : différentes charges d'essai peuvent être reliées comme nécessaire, comme la charge de lampe à filament de tungstène, la charge et ainsi de suite extérieurement lestée de lampe, charge de TV, charge inductive, charge capacitive, charge de moteur. Dimension : W1250mm×D650mm×H1150mm ; Poids : 100kg. |
|
boîte Auto-lestée de charge de lampe |
Valeur de tension de Digital : Gamme 0 | 300V, précision 0,5, Valeur de puissance de Digital : 0~9KW, précision 0,5 Canal de sortie : canal 3 (deux canaux sont 250W et l'autre canal est 400W) Tension évaluée de commutateur : 250V |, la tension d'entrée est réglable, tous les paramètres d'emploi sont placées à 250V~, y compris W, Ipeak, I2t, et formes d'onde actuelles d'irruption. 10A actuel évalué, 13A, 16A, 20A quatre facultatif Chaque dispositif fournit un dispositif de contrôle fermant fonction de « (calibrage » d'écran tactile) choisie, est chaque fois dans la conduction d'angle de 90 degrés, cette fonction peut être employée pour le calibrage d'équipement et la vérification initiaux de mesure. Avec longtemps dessus long outre de la fonction de protection, la période de protection de 1 | 99S peut être préréglé, protection d'alarme d'arrêt. |
Principe de essai :
IEC60669-1 : 2017 et IEC60669-2-1 : 2015, seulement pour des commutateurs avec une tension évaluée de 250V.

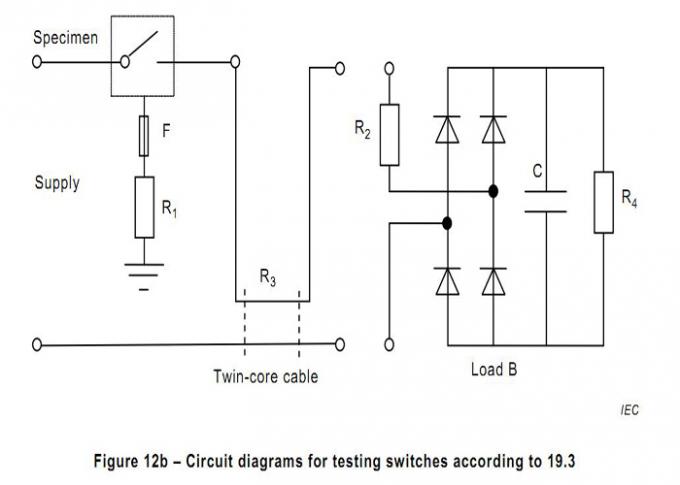

Le circuit de boîte de charge sera conforme à la figure 12b et clause19.3, avec le pont en redresseur et le condensateur.

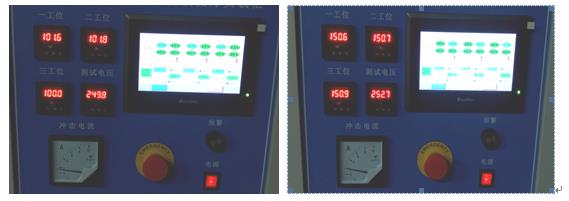

Affichage de dispositif : Compteur d'électricité et voltmètre sur le dispositif pour la surveillance.
Méthode de calibrage :

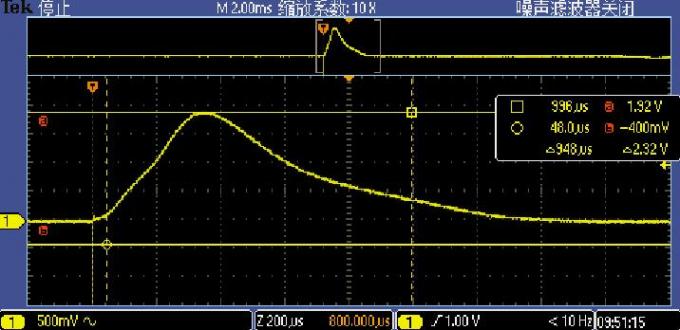

Méthode de processus et de calibrage d'essai manuel : l'échantillon de commutateur est relié au terminal de sortie de la boîte de charge, l'oscilloscope est relié au port de calibrage, et des 0,2 résistances standard de niveau (la valeur de résistance est de 0,01 ohms) sont reliées en série au circuit de commutateur, et la tension à travers la résistance standard est lue par un oscilloscope, la formule de diviser la tension par la résistance pour obtenir l'actuel (I=U/R=U/0.01=100*U), le diagramme de forme d'onde de mesure (forme d'onde GB16915.1-2014 standard pour la référence) est comme suit :
Les données mesurées sont copiées à l'ordinateur, et le signal prélevé de tension est calculé par le logiciel d'Excel. Divisez la tension par la résistance de échantillonnage (0,01 ohms) pour obtenir la valeur courante mesurée I=U/R=U/0.01=100*U.
Les données de forme d'onde de 10A-100W sont montrées dans la table suivante :
Afin d'assurer la cohérence et la stabilité, les données ci-dessus exigent plus de 5 mesures (froid et chaud y compris), les valeurs mesurées sont dans les conditions de la norme.
Méthode automatique d'essai :
Installez l'échantillon de commutateur à examiner à l'appareil de contrôle de résistance de commutateur, de sorte que le terminal de commutateur soit relié au terminal de sortie auto-lesté de boîte de charge de lampe, et la ligne industrielle d'ordinateur (oscilloscope) soit reliée au port de calibrage. Quand l'appareil de contrôle de résistance de commutateur est relié au manipulateur d'entraînement de commande pour faire le commutateur fermé, la vague actuelle envoyée par la boîte auto-lestée de charge de lampe est allumée à un angle de phase de 90°, et l'ordinateur industriel rassemble automatiquement les crêtes actuelles Ipeak, I2t, et tension V, et calcul automatique, comparant des données standard, donnant un jugement qualifié d'échec.
