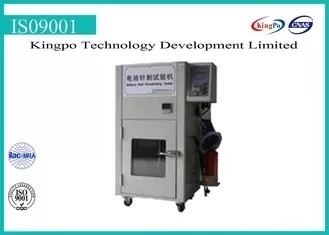

Appareil de contrôle pénétrant d'EV de batterie d'essai de clou hydraulique d'équipement

Méthodes d'essai

Essai sous la température de 20℃±5℃.Put une batterie avec un thermocouple (fixez son point de contact sur la grande surface de la batterie) dans le capot de vapeur. Employez une goupille en acier sans érosion et la rouille, 2-8mm de diamètre, pour pénétrer le site central de la plus grande surface de la batterie dans 10mm/s-40mm/s.Keep au temps arbitraire.

Norme : UL1642 : 2008, UL2054 : 2008, GB/T18287-2000, UN38.3, ICE62133, QC/T 743-2006, QC/T 744-2006.

Spécifications

1. Goupille en acier : ф2mm-ф8mm et Tungstem résistant à hautes températures, 100mm dans la longueur, chacun 2 morceaux.

2. Distance entre l'aiguille à baser : panneau pour placer une batterie : 200mm

3. Distance maintenue : 200mm

4. Vitesse pénétrante : pénétrez dans elle perpendiculaire au plat d'accumulateur dans 10-40mm/s (arrêts de Pin dans le plat d'accumulateur).

5. Pénétration : 150~200kg (200kg maximum) ;

6. Affichage de puissance : Capteur de pression et haut capteur de pression de precison

7. Course : 200mm

8. Entraînement du mode : Hydraulique

9. Fixage du mode : Manuel

10. Type de Cabinet : en forme de boîte, anti-déflagrant, ignifuge, anticorrosion et

nettoyage facile.

11. armoire anti-déflagrante : Matériel interne : Acier de SUS304#stainless

Matériel externe : La tôle d'acier laminée à froid avec faire varnish.4 cuire au four s'est librement bougée

poulies universelles

12. fenêtre de visionnement : verre trempé, taille : 250*250mm ;

13. Ventilateur d'extraction : ¢120mm, 30W, de l'arrière. Un débouché réservé pour le tuyau se reliant de ventilateur d'extraction

14. Fonction de retard : 0~ 99H 99S (ensemble librement)

15. Emballage : emballage de mousse de sillicone, 1 morceau

16. Puissance : 220V, 50~60HZ, 3A, 1100W

17. dimension : 70×55×112cm (L×W×H)

Mode de contrôle

1. Le contrôle indépendamment recherché et développé de MCU montre la force maximale et installer librement l'essai et le temps de force. Facile d'enregistrer des essais.

2. La valeur complète de pression d'essai d'exposition pour saisir chacune fait un pas.

3. Capteur de pression de haute précision. Automatique contrôle de la réaction à circuit fermé. La goupille en acier sera rapidement retirée après pénétration.

Liste accessoire principale

1. Circuit hydraulique : Changhaï Sanzheng

2. Capteur de pression : Capteur de haute précision de Suncells d'Américain

3. Composant électronique : Hong Kong AIKS

4. MCU : GX-318P6 système indépendamment recherché et développé, fréquence d'acquistion : 100 fois par seconde

Configuration standard : un centre serveur de machine d'essai, 2 ensembles de tungstène standard

Spécifications en acier de goupille

ф2mm*100 millimètre, ф3mm*100 millimètre, ф4mm*100 millimètre, ф5mm*100 millimètre, ф6mm*100 millimètre, ф7mm*100 millimètre, ф8mm*100 millimètre, chacun 2 morceaux.
