Pour vérifier la protection contre l'eau avec le bec de pulvérisation du trou de 0,4 millimètres sont employés pour prouver les degrés de protection pour les deuxièmes chiffres caractéristiques 3 et 4" protection protection contre eau de pulvérisation » resp. « contre éclabousser l'eau ».

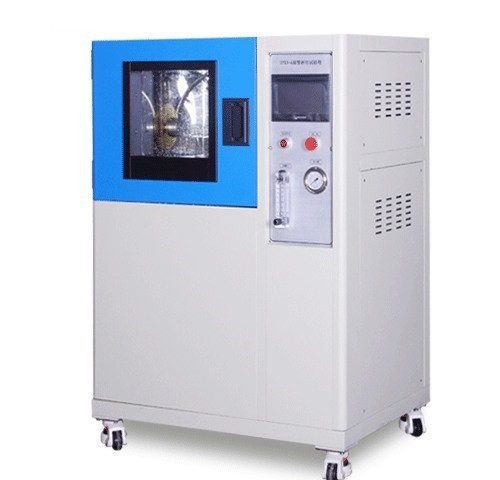

L'essai de oscillation de tube est l'une de plusieurs méthodes employées pour examiner les capacités de protection des eaux des clôtures pour les articles électroniques qui sont attendus pour être exposés à la pluie ou le jet d'eau.
Cet essai est employé pour répondre aux exigences d'IPX3 et d'IPX4 dans le CEI 60529. Dans l'essai décrit dans IPX3 et IPX4 avec un tube de oscillation, le spécimen est placé au point central du demi-cercle défini par le tube de oscillation. Il est alors soumis à un pulvérisateur de l'eau à une pression définie de déterminer la fuite.
Le tube de oscillation aura des trous de jet au-dessus de 120° du tube pour IPX3 et au-dessus du plein 180° pour IPX4. Dans IPX3 le tube oscillera ou au côté 60° de la verticale. Pour IPX4 le tube voyage par un angle presque de 340°. Le spécimen doit être placé à moins de 200mm du tube. Pour cette raison la taille différente les tubes sont nécessaires pour examiner différents spécimens de taille.
Caractéristiques
— Contrôleur d'écran tactile et PLC
— Les tubes de oscillation sont acier inoxydable
— Lnozzles inoxydables de stee démontables pour nettoyer ou remplacer
— Les becs peuvent beturned "Marche/Arrêt" pour ajuster l'arc du jet du tube
— L'unité d'approvisionnement en eau inclut le filtre d'eau, la pompe, le compteur de débit, l'électrovanne et la valve de commutateur.
— Appui de spécimen d'acier inoxydable avec le réglage de la hauteur facile
— Appui de spécimen d'acier inoxydable avec entièrement scellé pour empêcher la fuite de l'eau
— - Prise imperméable de rotation de Powersupply pour l'échantillon
Caractéristiques de oscillation de chambre d'essai du tube IPX3-IPX4 :
|
Non.
|
Article
|
Paramètre
|
|
1
|
Modèle
|
KP-IPX34C-200
|
KP-IPX34C-400
|
KP-IPX34C-600
|
|
2
|
Tube de oscillation avec le rayon (millimètres)
|
R200
|
R400
|
R600
|
|
3
|
Dimensions internes (millimètres)
|
L500*D500*H500
|
L900*D900*H900
|
L1300*D1300*H1300
|
|
4
|
Dimensions externes (millimètres)
|
L1000*D700*H1400
|
L1400*D1120*H1750
|
L1800*D1520*H1950
|
|
5
|
Compteurs de débit (L/mm)
|
0-1 l/min
|
0-2L/min
|
0-3L/min
|
|
6
|
Diamètre de Tableau de plaque tournante (millimètres)
|
∮200
|
∮400
|
∮600
|
|
7
|
Taille de plaque tournante (millimètres)
|
150-250mm
|
350-600mm
|
550-1000mm
|
|
8
|
Diamètre intérieur de tube (millimètres)
|
15
|
15
|
15
|
|
9
|
Bec (millimètres)
|
0,4 millimètres
|
0,4 millimètres
|
0,4 millimètres
|
|
10
|
Angles de oscillation
|
IPX3 : 60° de centre (120° total) IPX4 : 360° de centre (près de total 360°) (la norme accepte peu d'angle pour permettre la pièce pour l'appui témoin)
|
IPX3 : 60° de centre (120° total) IPX4 : 360° de centre (près de total 360°) (la norme accepte peu d'angle pour permettre la pièce pour l'appui témoin)
|
IPX3 : 60° de centre (120° total) IPX4 : 360° de centre (près de total 360°) (la norme accepte peu d'angle pour permettre la pièce pour l'appui témoin)
|
|
11
|
Vitesse de oscillation
|
sec 4. pour 2 x 120° pour (10 t/mn) 12 sec IPX3. pour 2 x 360° pour IPX4 (10 t/mn)
|
sec 4. pour 2 x 120° pour (10 t/mn) 12 sec IPX3. pour 2 x 360° pour IPX4 (10 t/mn)
|
sec 4. pour 2 x 120° pour (10 t/mn) 12 sec IPX3. pour 2 x 360° pour IPX4 (10 t/mn)
|
|
12
|
Matériel de oscillation de tube
|
Acier inoxydable SUS304
|
Acier inoxydable SUS304
|
Acier inoxydable SUS304
|
|
13
|
Vitesse de plaque tournante
|
1-5r/min
|
1-5r/min
|
1-5r/min
|
|
14
|
Protection
|
Fuite, manque d'eau, court-circuit
|
Fuite, manque d'eau, court-circuit
|
Fuite, manque d'eau, court-circuit
|
|
15
|
Puissance
|
250V ou 110V, 1KW
|
250V ou 110V, 1KW
|
250V ou 110V, 1KW
|
