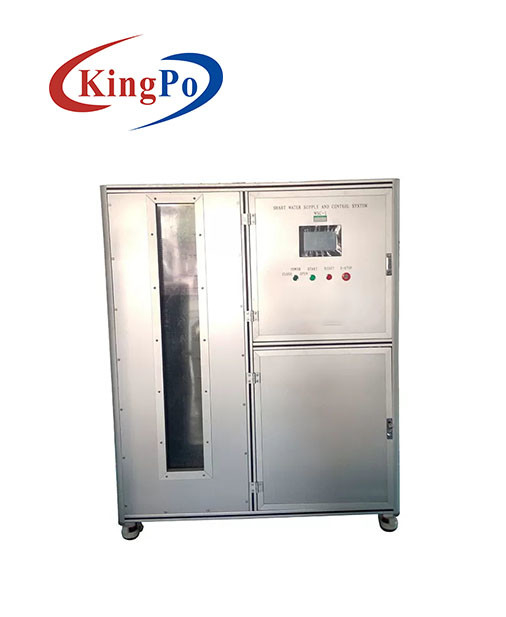

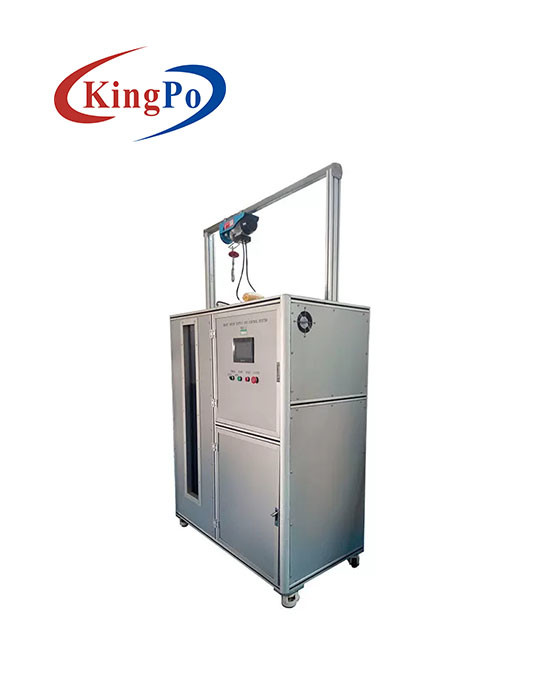

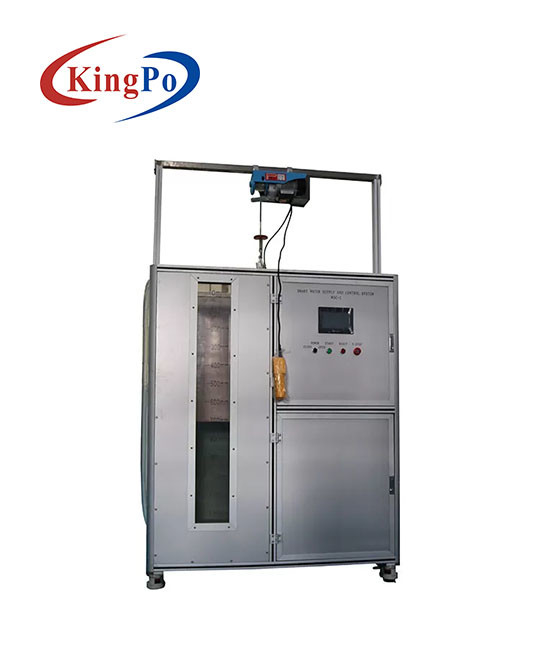

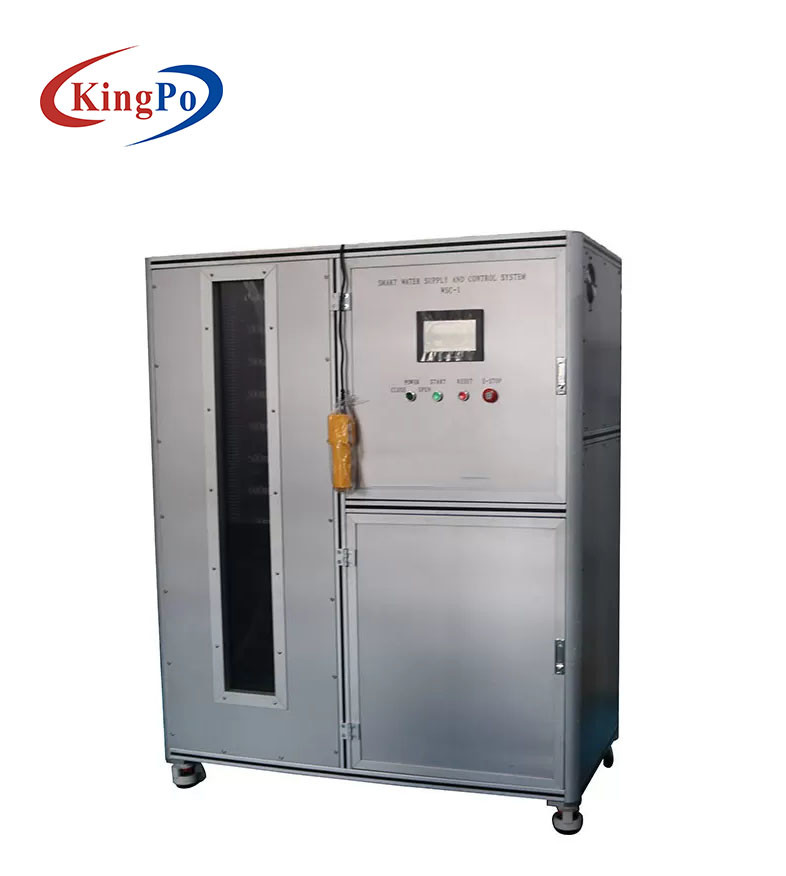

Équipement de test IPX1 de protection de l'entrée IEC60529 au système de contrôle IPX6

1. L'approvisionnement et le système de contrôle en eau intelligents s'applique à :

(a) approvisionnement en eau pour l'essai IPX1~IPX6 imperméable

(b) contrôle automatique pour l'équipement IPX1~IPX6 imperméable entier

2. Méthode d'approvisionnement en eau : approvisionnement en eau de la température constante, approvisionnement en eau de débit constant, approvisionnement en eau constant de pression

3. Procédé de contrôle d'approvisionnement en eau : Après que l'utilisateur ait préréglé la valeur de température de l'eau, valeur d'écoulement d'eau et valeur de pression d'eau sur l'écran tactile, mètres électroniques ou moniteur en temps réel numérique d'indicateur de pression les valeurs courantes, lisez les valeurs dans le PLC par la conversion de données, pour ajuster alors automatiquement la vitesse de rotation de la pompe par le convertisseur de fréquence.

4. Il y a grand écoulement et petit approvisionnement en eau de manières de l'écoulement deux.

5. Grand approvisionnement en eau d'écoulement :

(a) il s'applique à l'essai fort de jet d'eau IPX5~IPX6

(b) chaîne d'écoulement : 10~100L/min

(c) exactitude d'écoulement : ±0.5L/min

(d) débitmètre : LWGY-15 type débitmètre de turbine

(e) pompe à eau : Type pompe centrifuge de CHL8-60L6WBC d'acier inoxydable

6. Petit approvisionnement en eau d'écoulement :

(a) il s'applique à l'essai IPX1~IPX4 imperméable

(b) chaîne d'écoulement : 1~10L/min

(c) exactitude d'écoulement : ±0.5L/min

(d) débitmètre : LWGY-4 type débitmètre de turbine

(e) pompe à eau : Type pompe centrifuge de CHL2-30L6WBC d'acier inoxydable

7. Cuve de stockage de l'eau :

(a) il s'applique pour arroser le stockage de l'essai fort de jet d'eau IPX5~IPX6

(b) volume : 550L

(c) dimension : L600mmXW660mmXH1400mm

(d) voyant à niveau visible : fenêtre de verre trempé

(e) dimension de voyant à niveau visible : W200mmXH1250mm

(f) mesure de profondeur : acier inoxydable

Taille de mesure de profondeur de (G) : 1300mm, accuracy1mm

(h) contrôle de niveau liquide : commutateur de flotteur + tuyau de débordement

8. Armoire de commande :

(a) détection d'écoulement : retour de signal d'écoulement par le débitmètre électronique

(b) arrangement d'écoulement : placez sur l'écran tactile

(c) détection de la température : PID

(d) contrôleur : PLC

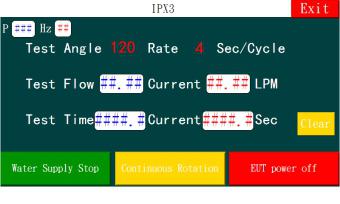

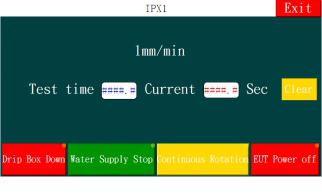

(e) interface amicale : MT6070IH, 7 pouces, écran tactile de couleur

(f) fonction de commande : approvisionnement en eau de la température constante, approvisionnement en eau de débit constant, approvisionnement en eau constant de pression, et minuteur d'essai.

Fonction de protection de (G) : protection de fuite, protection de surcharge, protection de court-circuit

9. Filtre : coquille d'acier inoxydable, noyau de filtre fin

10. Matériel de corps : alliage d'aluminium industriel
