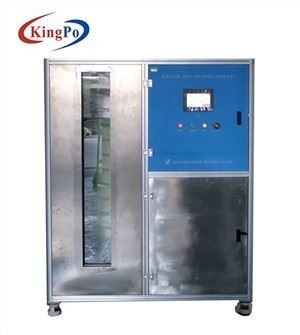

Système de contrôle d'approvisionnement en eau d'équipement de test de protection de l'entrée IPX7

L'information produit :

L'approvisionnement et le système de contrôle en eau intelligents est conçu et fabriqué selon

condition standard d'IEC60529 IPX1~IPX8 et condition relative du CEI 60598.

Cette chambre peut également être employée pour l'essai d'immersion de l'eau IPX7.

Il est employé pour l'essai imperméable de l'appareil électrique, tel que les appareils d'éclairage.

Paramètres techniques :

1. L'approvisionnement et le système de contrôle en eau intelligents s'applique à :

(a) approvisionnement en eau pour l'essai IPX1~IPX6 imperméable

(b) essai d'immersion de l'eau d'IPX7

(c) stockage de l'eau pour l'essai d'étanchéité de l'eau IPX8

(d) contrôle automatique pour l'équipement imperméable entier

2. Méthode d'approvisionnement en eau : approvisionnement en eau de la température constante, approvisionnement en eau de débit constant, approvisionnement en eau constant de pression

3. Procédé de contrôle d'approvisionnement en eau : Après que l'utilisateur ait préréglé la valeur de température de l'eau, valeur d'écoulement d'eau et valeur de pression d'eau sur l'écran tactile, le système de contrôle de température, les mètres électroniques ou le moniteur en temps réel numérique d'indicateur de pression les valeurs courantes, lisez les valeurs dans le PLC par la conversion de données, pour ajuster alors automatiquement la vitesse de rotation de la pompe par le convertisseur de fréquence.

Contrôle de tempreture de l'eau : Le système de PID automatique contrôle et détectent le tempreture de l'eau, gamme : température ambiante | 95℃ (±1℃).

4.There sont grand écoulement et petit approvisionnement en eau de manières de l'écoulement deux.

5. Grand approvisionnement en eau d'écoulement :

(a) il s'applique à l'injection forte d'essai et d'eau de jet d'eau IPX5~IPX6 d'IPX8

(b) chaîne d'écoulement : 10~100L/min

(c) exactitude d'écoulement : ±0.5L/min

(d) débitmètre : LWGY-15 type débitmètre de turbine

(e) pompe à eau : Type pompe centrifuge de CHL8-60L6WBC d'acier inoxydable

6. Petit approvisionnement en eau d'écoulement :

(a) il s'applique à l'essai IPX1~IPX4 imperméable

(b) chaîne d'écoulement : 1~10L/min

(c) exactitude d'écoulement : ±0.5L/min

Débitmètre : LWGY-4 type débitmètre de turbine

(d) pompe à eau : Type pompe centrifuge de CHL2-30L6WBC d'acier inoxydable

7. Cuve de stockage de l'eau :

(a) il s'applique pour arroser le stockage de l'essai fort de jet d'eau IPX5~IPX6, injection de l'eau d'IPX8, l'immersion IPX7

(b) volume : 550L

(c) dimension : W600mmXD660mmXH1400mm

(d) voyant à niveau visible : fenêtre de verre trempé

(e) dimension de voyant à niveau visible : W200mmXH1250mm

(f) mesure de profondeur : acier inoxydable

Taille de mesure de profondeur de (G) : 1300mm, accuracy1mm

(h) contrôle de niveau liquide : commutateur de flotteur + tuyau de débordement

8. Parenthèse automatique d'ascenseur de l'immersion IPX7

(a) distance de levage : 0~1250mm

(b) dimension de parenthèse : L400mmXW400mm

(c) poids de charge de parenthèse : 50Kg

9. Contrôle d'IPX8

(a) chaîne de pression : 0~0.6Mpa

(b) chaîne de temps : 0~999999s

10. Armoire de commande :

(a) détection d'écoulement : retour de signal d'écoulement par le débitmètre électronique

(b) arrangement d'écoulement : placez sur l'écran tactile

(c) détection de la température : PID

(d) contrôleur : PLC de Mitsubishi

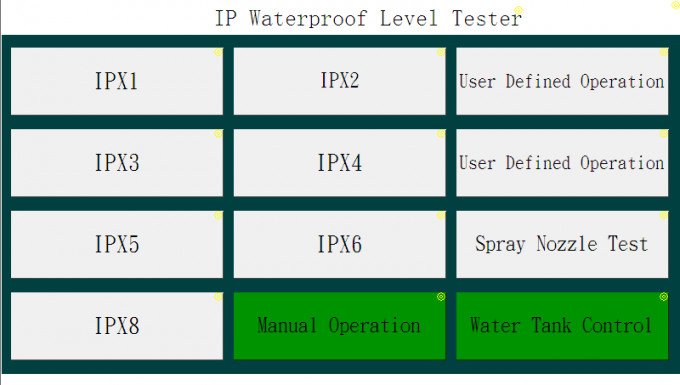

(e) interface amicale : 7 pouces, écran tactile de couleur

(f) fonction de commande : approvisionnement en eau de la température constante, approvisionnement en eau de débit constant, approvisionnement en eau constant de pression, et minuteur d'essai.

Fonction de protection de (G) : protection de fuite, protection de surcharge, protection de court-circuit

11. Filtre : coquille d'acier inoxydable, noyau de filtre fin

12. Matériel de corps : alliage d'aluminium industriel

13. Dimension externe : 1400mmX750mmX1600mm

14. Alimentation d'énergie : C.A. 380V, 50HZ

Configuration principale :
