| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | KINGPO |
| Certification: | calibration certificate |
| Quantité de commande min: | 1 |
| Volume de fonctionnement: | 1m3 | Température de l'eau d'essai: | ℃ 80±5 |
|---|---|---|---|
| Pression de pulvérisation: | 8Mpa ≈ 10Mpa | Écoulement de jet: | 14L/min~16L/min |
| Nombre de bec: | 4 (0°, 30°, 60°, 90°) | Vitesse de rotation de la buse: | 23 t/mn |
| Mettre en évidence: | Équipement de test de protection de l'entrée IPX9,Équipement de test de protection de l'entrée 23RPM,Chambre imperméable de l'essai IPX9 |
||

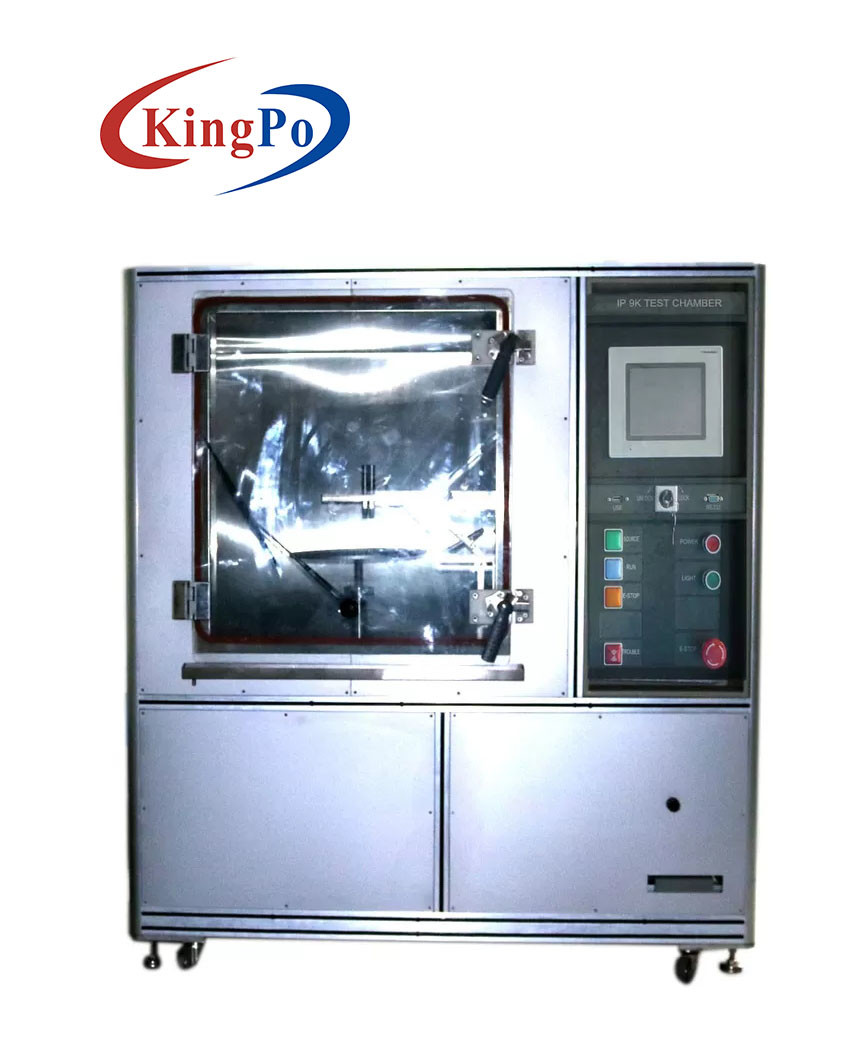

IPX9 Équipement d'essai de protection contre les intrusions à haute température et pression
IPX9K Chambre d'essai à haute température et pression à l'épreuve des jets
Produits Introduction:
L'appareil d'essai est conçu et fabriqué conformément à la clause 14.2.9 de la norme EN 60529 2013, édition 2.2, DIN40050-9, ISO 20653-2006, ISO 30653-2006, clause 4.9.2 du QC/T 417.1-200, paragraphe 6.2.7 et 6.2.8 de la norme d'ingénierie TOYOTA TSC1000G. Elle est applicable aux essais d'étanchéité des pièces électriques et automobiles à haute température et haute pression.

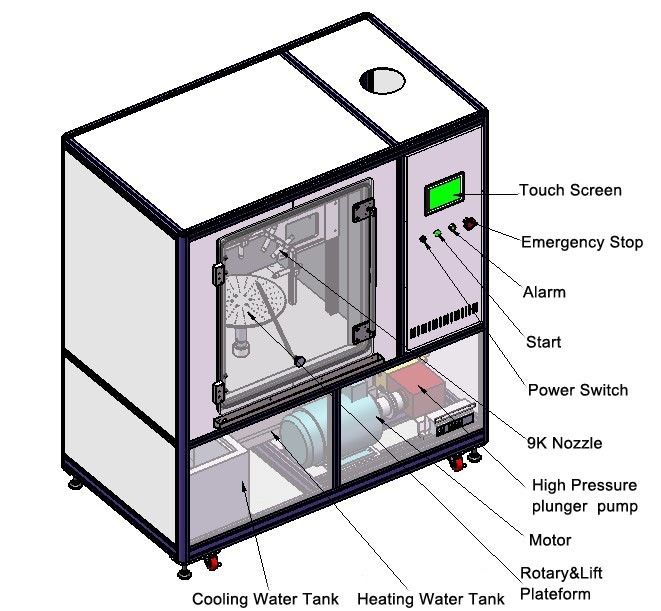

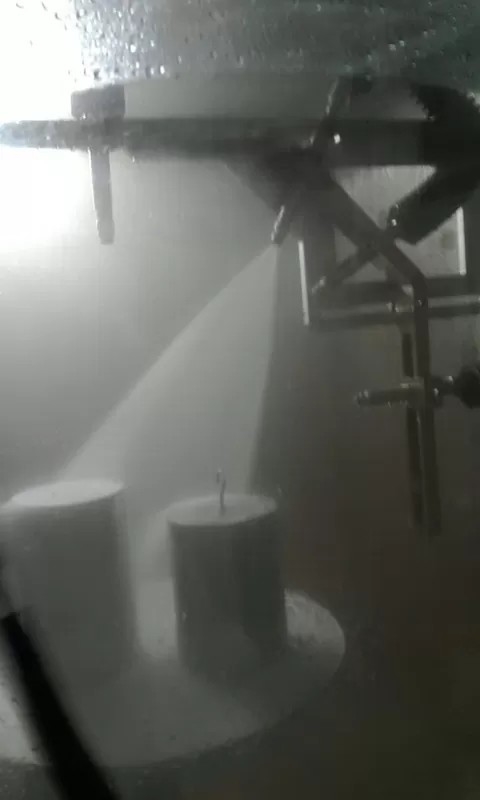

L'équipement est composé de réservoir d'eau chauffante, pompe à piston haute pression, soupape solénoïde haute pression, buse de ventilateur, plateau tournant et ainsi de suite.chauffer l'eau dans le réservoir d'eau à la température requise, ensuite, monter l'échantillon sur le tourne-disque, régler la position de la buse, enfin, fermer la porte de protection de l'équipement d'essai, régler tous les paramètres requis pour l'essai, et enfin, commencer l'essai.Les quatre buses pulvérisent pendant 30 secondes dans l'ordre pendant l'essai.
Paramètres techniques:
Nom de l'article | Paramètres |
Volume de travail | 1m3 |
Température de l'eau d'essai | 80 ± 5 °C |
Pression de pulvérisation | Pour les véhicules à moteur électrique à commande numérique, le réglage de l'amplitude doit être effectué à l'aide d'un régulateur. |
Flux de pulvérisation | 14L/min 16L/min (modification en fonction de la pression) |

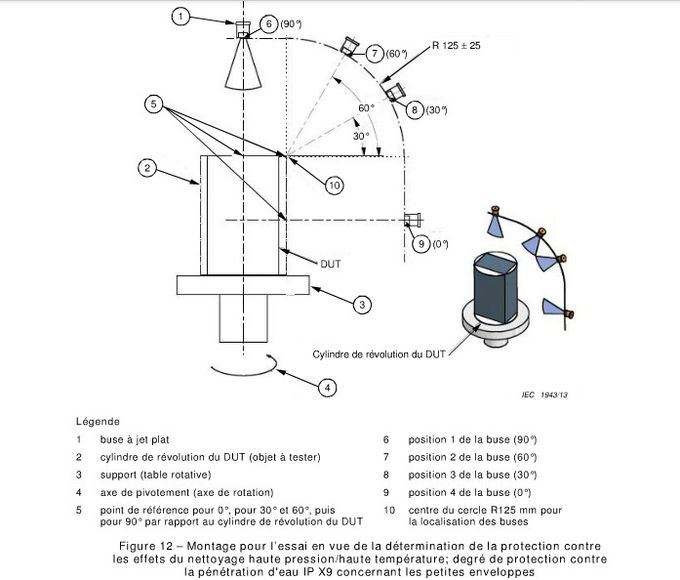

Numéro de buse | 4 (0°, 30°, 60°, 90°) |

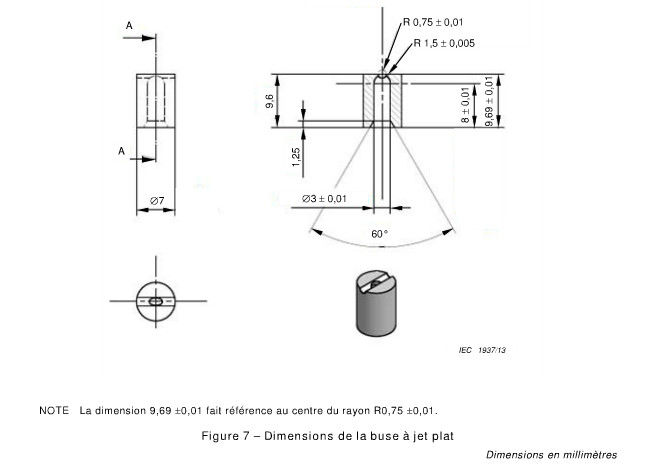

Taille de la buse | Conformément aux graphiques standard, répondre aux normes |
Vitesse de rotation de la buse | 23 tours par minute |
Distance de pulvérisation | 100 ∼ 150 mm (réglable) |
Temps d'évacuation de la buse | 0-99,9 s (peut être réglé) |
Séquence de pulvérisation | Commutation automatique par séquence |

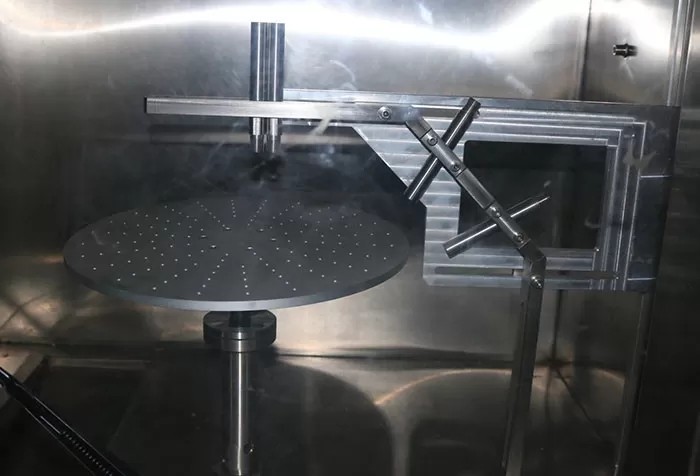

Plateforme de support d'échantillons | φ400 mm |
Vitesse de la plateforme de support | La régulation de la vitesse doit être effectuée à l'aide d'un système de régulation de la vitesse. |
Ascenseur de plateforme de support | 300 mm×400 mm (à la main) |
Ressort de la plateforme de support d'échantillon | ≤ 15 kg |
Volume du réservoir | 50 litres |
Épreuve de l'eau | Recyclage |
Mètre de débit | Peut être démonté |
L'alimentation pour l'échantillon d'essai | Fournir une interface pour le produit d'essai, alimentation par câble à 4 cœurs, puissance maximale de 30 A |
Matériel | Le matériau du cadre est l'aluminium de forme industrielle, et le matériau de la coque intérieure est la plaque d'acier inoxydable SUS304 |
Mode de commande | Contrôleur PLC + contrôle à écran tactile, réglage de la pression de l'eau par onduleur |
Kingpo dispose d'une large gamme d'équipements de test pour les degrés de protection fournis par les boîtiers (code IP),Notre équipement et système de test de degrés imperméables à l'eau répondent aux exigences de toutes les normes démostiques et internationales:
CEI IEC 60529 / GB 4208 Niveaux de protection fournis par les boîtiers (code IP)
CEI IEC 60068-2-11 / GB/T 2423.17 Procédures de base d'essais environnementaux
Épreuves environnementales selon la norme IEC 60068-2-1 / GB/T 2423.1 ¢ Partie 2-1: Épreuves ¢ Épreuve A: froid
CEI IEC 60068-2-2 / GB/T 2423.2 Épreuves environnementales
IEC 60068-2-78 / GB/T 2423.3 Épreuves environnementales Partie 2-78: Épreuves - Cabine d'essai: chaleur humide, état stable
UL 1598 Appareils d'éclairage
UL 50 Enveloppes pour équipements électriques, considérations non environnementales
