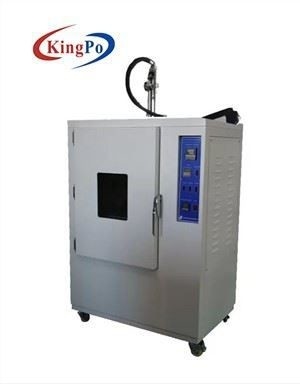

Éclaboussez l'équipement de test de protection d'entrée de l'eau pour les véhicules routiers

ISO16750.4 les véhicules routiers de la clause 5,4 arrosent éclaboussent l'éclaboussure 3s de système de test sous 0-4°C aux environnements simulés

A. introduction de SYSTÈME :

Il se conforme à ISO16750.4clause 5,4 : Essai à chocs d'eau glacée, il est employé pour la sécurité déterminant les environnements simulés d'élém. élect. et d'Electronic Systems qui peuvent être sujets à l'eau éclaboussant sur de divers véhicules routiers.

Paramètres techniques de B. :

Introduction à la conception structurelle

Ce produit est fait de matériaux de haute qualité, traité par l'installation de fabrication avancée, et la surface de l'enveloppe extérieure est pulvérisée, belle et plate. La couleur est coordonnée, l'arc est conçu, et les lignes sont lisses et naturelles. Le revêtement est conçu pour être un espace confiné pendant le travail et est fait d'acier inoxydable de haute qualité importé. Le support d'intérieur témoin et d'autres accessoires accessoires sont faits d'acier inoxydable, avec la conception et la longévité raisonnables. Sous les lieux de l'acquiescement aux normes nationales, l'équipement est plus pratique et facile à commander basé sur la stabilité de tous les aspects. D'ailleurs, le dispositif a les caractéristiques de l'installation facile, de l'opération simple, et de l'entretien régulier facile.

1. L'enveloppe extérieure de l'équipement est faite de machine-outille à commande numérique galvanisée de haute qualité de plaque d'acier, et la surface de l'enveloppe extérieure est pulvérisée, qui est plus lisse et belle.

2. Le réservoir intérieur est le panneau de haute qualité de miroir de l'acier inoxydable SUS316 ; afin de faciliter la réutilisation du milieu d'essai et le nettoyage après le Zui, le fond du studio d'équipement est conçu comme entonnoir ;

3. Nettoyage d'équipement : Il y a les têtes de jet de nettoyage anti-corrosives à hautes températures multiples à l'intérieur du studio d'équipement. Après équipement le programme est de finition, la vanne électromagnétique est ouverte, et le bec de nettoyage lié à l'eau du robinet est un studio de lavage orientable ;

4. Dispositif mobile de bec : Le bec est fixé sur les parenthèses supérieures et inférieures avec la couche d'isolation thermique. Quand la température est haute, la parenthèse se déplace hors de la chambre fonctionnante et entre rapidement dans la salle de travail pendant la pulvérisation ;

5. Débitmètre : Le débitmètre électronique est employé pour mesurer l'écoulement de l'écoulement d'eau d'essai, qui peut commander, ajuster, montrer et accumuler l'écoulement. Le signal de la sortie 4~20mADC par le convertisseur, se relient à l'unité centrale de traitement, soient commandés par lui et l'affichage ;

6. Matériel d'isolation : coton à haute densité de fibre de verre pour assurer la représentation d'isolation et pour maintenir une température d'intérieur stable ;

7. La porte est donnée en fenêtre transparente pour observer le changement de l'échantillon d'intérieur. Le voyant à niveau visible est fait de verre trempé creux multicouche ;

8. Le système de mélange adopte le moteur de fan d'axe long et la roue à aubes résistante à la température haute-basse de multi-aile d'acier inoxydable pour réaliser le cycle vertical de diffusion de convection verticale, de sorte que la température et l'humidité dans le laboratoire soient uniformes et stables ;

9. la bande de scellage de haute résistance résistante à hautes températures de Double-couche est employée entre la porte et l'armoire pour assurer le cachetage de la zone d'essai. Le matériel intérieur de porte de la porte est fait d'acier inoxydable, et la poignée de porte est faite sans réaction, qui facilite l'opération ;

10. Le trou d'essai (côté gauche de la machine) peut être employé pour le cable électrique externe d'essai ou le câble de signal (ouverture 50mm) ;

11. Le système de pompe et de réfrigération de l'équipement sont installés au fond, et le compresseur est importé de la marque de Taikang en France pour assurer l'effet et la fiabilité de refroidissement.

12. Installez la roue mobile à position fixe de haute qualité d'unité centrale sur le fond de la machine, qui peut facilement déplacer la machine à la position indiquée et fixer la roulette après le Zui ;

13. La partie commande de l'équipement est conçue du côté droit de l'équipement. Elle est distribuée avec le contrôleur de température, le commutateur de commande, le réservoir d'eau, etc. Il est facile d'utiliser, simple et facile pour maintenir.

Contrôle de circuit et système de protection

Avec le contrôleur d'écran tactile d'affichage à cristaux liquides de 7 pouces, le contrôle de PLC peut commander la température, pompe et écoulement et temps d'essai respectivement ; l'écoulement est directement affiché sur l'écran tactile.

1. Importation des composants ;

2. Aucun commutateur de protection de fusible ;

3. Surcharge, fuite, TB entièrement engainés ;

4. Avec l'arrêt automatique et toute autre protection ;

Système de refroidissement

1. Compresseur : la France entièrement incluse Taikang ;

2. Méthode de réfrigération : réfrigération mécanique ;

3. Mode de condensation : refroidissement à air forcé ;

4. Réfrigérant : R404A (favorable à l'environnement) ;

5. La canalisation entière de système est examinée pour l'essai de ventilation et d'étanchéité de la pression 48H ;

6. Le chauffage et le système de refroidissement est complètement indépendant ;

7. Tube de cuivre réfrigérant en spirale interne ;

8. Vaporisateur de pente ;

9. Le filtre sec, la fenêtre réfrigérante d'écoulement, la valve de réparation, le séparateur d'huile, la vanne électromagnétique et la cuve de stockage liquide sont tous les pièces originales importées ;

États d'utilisation

1. Température ambiante : 5 ° C | +32 ° C

2. Humidité ambiante : ≤85%

3. Alimentation électrique : Système à cinq fils triphasé d'AC380 (±10%) V/50HZ

4. Capacité préinstallée : au sujet de 16KW

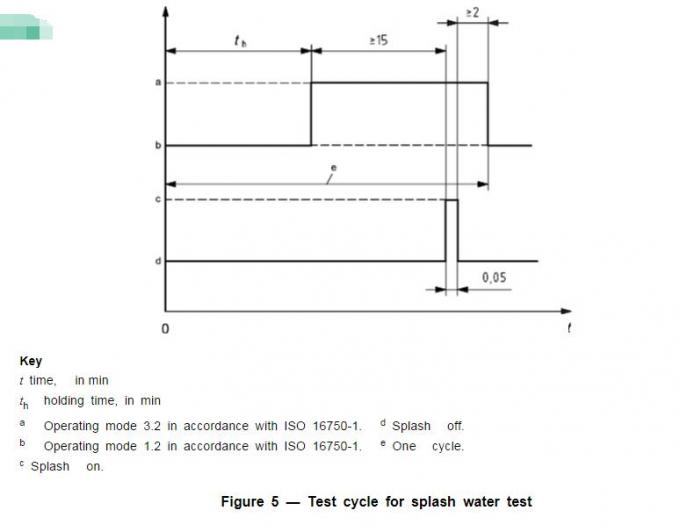

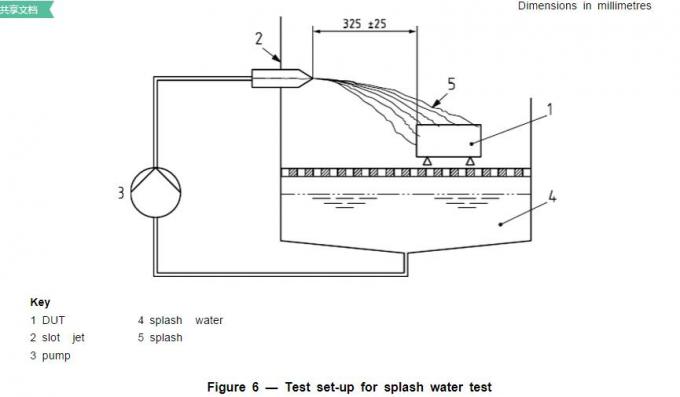

Image pour la référence :
