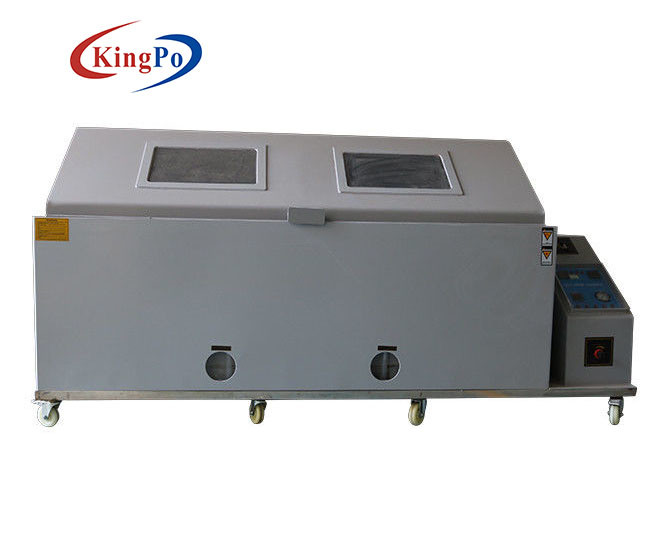

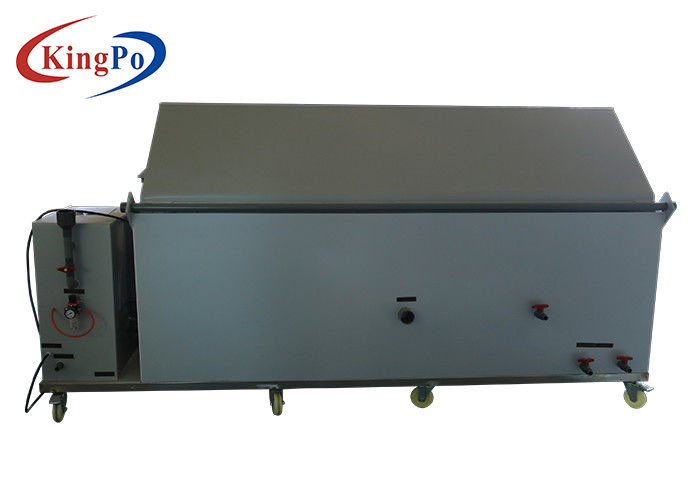

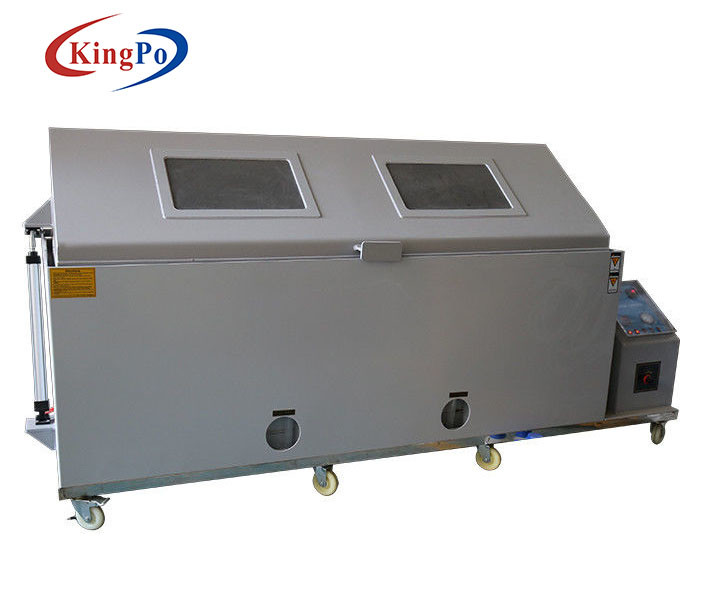

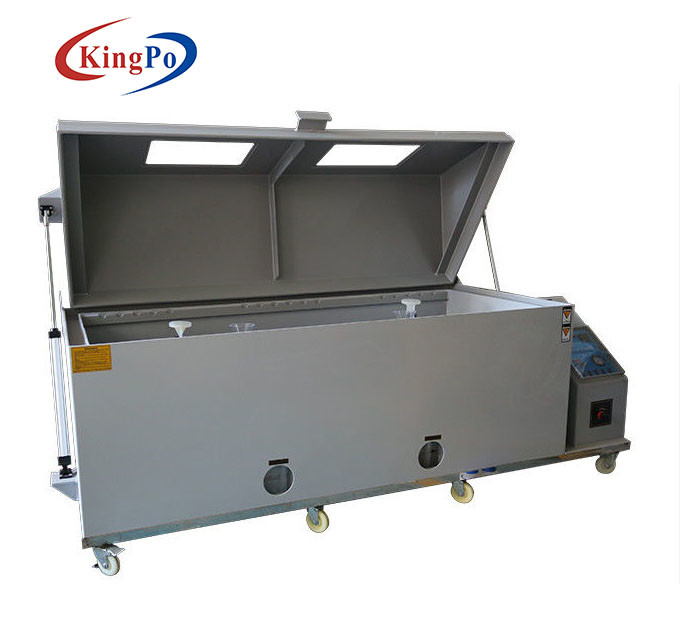

Chambre d'essai de corrosion de jet de sel de JIS ASTM pour la préparation de surface

Tour de jet

Le bec en verre intégré est placé à l'intérieur du tube de jet, et le jet est guidé par le tube de tour et dispersé dans la chambre d'essai par le disperseur de cône.

Régulateur de jet

Ajustez la quantité de jet en l'augmentant ou en diminuant. Le réservoir de préchauffage de l'eau salée est au fond de la tour de jet. Son eau salée est injectée dans pour échouer de la bouteille de recharge. Le niveau d'eau est commandé par la boule de flotteur automatiquement. Vidangez le débouché pour nettoyer est coincé par le liège de silicone au fond du réservoir.

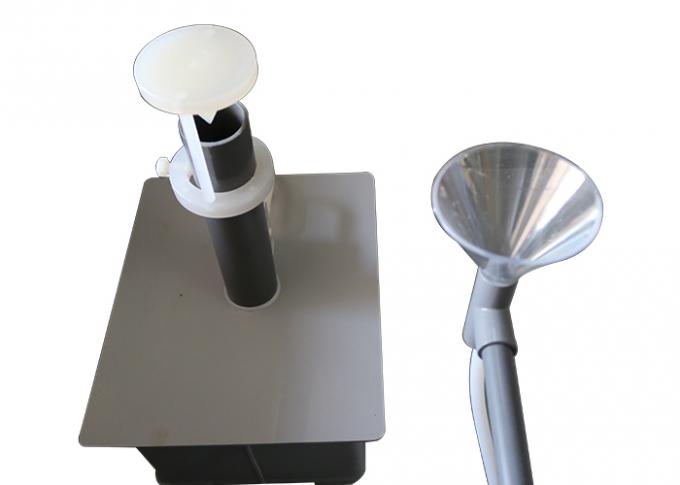

Collecteur

Le jet des becs de pulvérisation tombera dans un conteneur de la forme de v 80cm2 de manière libre de chute et sera mené à la tasse de mesure par le tube.

Support

Le support est fait de plastique-acier. La charge maximum de support sera 2kg pour le seul point de chargement ou 10kg pour les points de chargement dispersés.

Réservoir de chauffage

Le tube de chauffage en U est équipé d'un réservoir de chauffage pour la chambre d'essai, qui est employée pour chauffer l'eau pour maintenir la température dans l'écurie de chambre d'essai, et sa fonction conservation chauffe et de la chaleur.

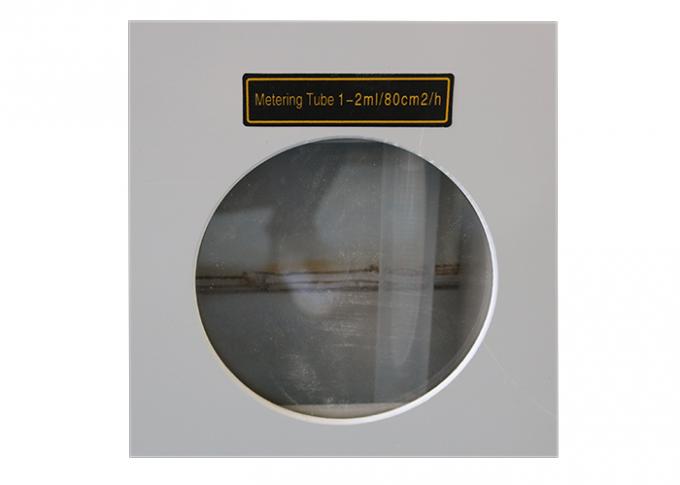

Tube régulateur

Rassemblez le volume de jet pour chaque essai.

réservoir Eau-scellé :

Un réservoir d'eau 5cm large autour de la couverture acrylique transparente est scellé avec de l'eau pour empêcher le jet de sel de couler.

Seau d'air saturé

Il est placé à l'intérieur de la boîte de contrôle, et sa fonction est de chauffer et humidifier l'air par ce seau, de sorte que l'air atteigne l'humidité et les pulvérisateurs saturés.

Admission d'essai

Complétez le niveau automatiquement de la solution saline du réservoir de préchauffage de saumure.

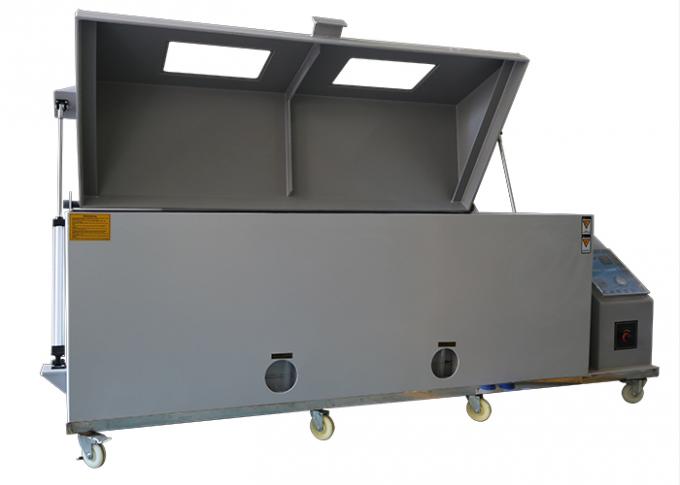

Couverture de chambre

Un dessus transparent comme un toit avec l'angle 100º qui couvrent le corps d'essais sur ordinateur et l'unifient.

Ajustez la valve de presse

Cette valve est utilisée pour ajuster la pression de jet. Elle peut seulement être ajustée quand le commutateur de jet est mis en marche et la machine fonctionne normalement (conditions d'essai 1Kg/² de cm)

Mètre de pression

Il montre la pression d'air du seau de saturer-air au

bec (pression d'essai : 1kg/cm2)

Pot d'échappement

Le diamètre du pot d'échappement est 48mm. Le jet dans la chambre est déchargé par ce trou. En examinant, il est le meilleur de relier un tuyau pour mener le jet à l'extérieur. Ne bloquez pas ou ayez l'accumulation de l'eau.

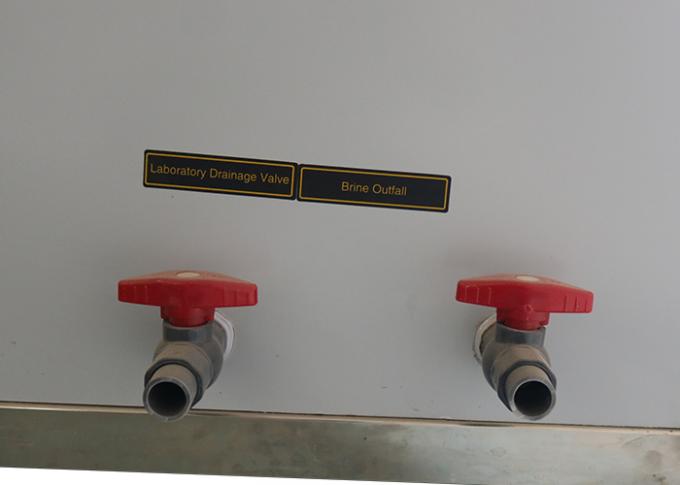

Soupape de vidange de chambre

Le robinet à tournant sphérique rouge est équipé d'une conduite d'eau de PVC de 4 points. Cette valve est ouverte quand l'eau de chambre est sale et l'eau de chambre doit être remplacée.

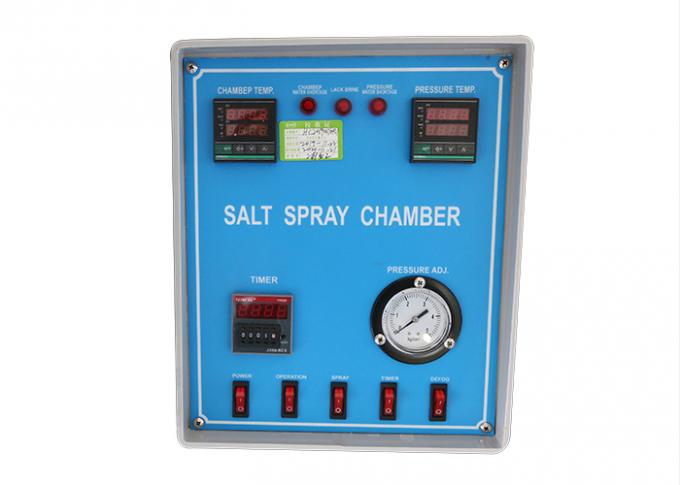

Contrôleur de température de chambre d'essai

Commandez la température dans la chambre selon des normes, la température de la chambre est commandé au ℃ 35.

contrôleur de température de seau de Saturer-air

Commandez la température dans le seau de saturer-air, un autre dispositif de protection de sécurité, la valeur d'ensemble de sécurité de la température est 5 le ° C plus haut que la température réelle. (Situé dans la boîte de contrôle)

Minuterie

Heure de essai réglée de 0.1s à 9999hr et arrêter la machine quand le temps expire.

Essai de jet d'eau salée

35℃ pour le contrôleur de chambre d'essai et le 47℃ (40℃-50℃) pour le contrôleur de seau de saturer-air.

Essai anticorrosion

50℃ pour le contrôleur de chambre d'essai et le 65℃ (60℃-70℃) pour le contrôleur de seau de saturer-air.

Commutateur électrique

Inverseur à rappel lumineux. Commandez les canalisations de la machine entière.

Commutateur d'opération

Inverseur à rappel lumineux. Commandez le réservoir de réchauffeur d'eau et le système d'appareil de chauffage du seau de saturer-air.

Commutateur de minuterie

Inverseur à rappel lumineux. Commandez la puissance de la minuterie.

Commutateur de jet

Inverseur à rappel lumineux. Commandez le système de jet.

Commutateur de dispositif anti-buée

Type lumineux d'inverseur à rappel. Commandez le système de dispositif anti-buée et débarassez-vous du jet de sel à l'intérieur de la boîte.

Lampe de manque d'eau de chambre

La lumière sera allumée et l'opération sera arrêtée quand le niveau d'eau dans la chambre est inférieur à la limite.

Lampe de manque d'eau de pression

La lumière sera allumée et l'opération sera arrêtée quand le niveau d'eau dans le seau de saturer-air est inférieur à la limite.

Lampe de saumure de manque

La lumière sera allumée et l'opération sera arrêtée quand le niveau d'eau de préchauffer le réservoir de l'eau salée est inférieur à la limite.

:

B :

chambre 1.Test

entrée de l'air 8.Compressed

2. Endroit manuel de remplissage de l'eau pour le seau de pression

9.Exhaust

tube 3.Metering

10.Power approvisionnement 230V

admission 4.Brine

valve du drainage 11.Chamber

avion 5.Control

cadre de soutien 12.Cover

6. Ajustez la valve de presse

porte de la boîte 7.Control

Modèle

HH0813D

Taille intérieure de chambre (millimètres)

2000x800x600mm (W*D*H)

Taille externe de chambre (millimètres)

2300x1100x1400mm (W*D*H)

La température de chambre d'essai

Méthode d'essai de la résistance 35℃±1℃/à la corrosion de la méthode d'essai d'eau salée (NSS ACSS AASS) (CASS) 50℃±1℃

La température de baril de pression

Méthode d'essai de la résistance 47℃±1℃/à la corrosion de la méthode d'essai d'eau salée (NSS ACSS AASS) (CASS) 63℃±1℃

Concentration en sel

La concentration du chlorure de sodium 5% ou la concentration en 5% du chlorure de sodium ajoutent 0.26g par litre du chlorure de cuivre (CuCl2 2H2O)

Pression d'air comprimé

² de 1.00±0.01kgf/cm

Quantité de jet

² /h de 1.0~2.0ml/80cm (se rassemblant au moins pendant 16 heures, prenez la moyenne)

Hygrométrie de chambre de essai

Plus de 85%

Indice d'acidité pH

6.5~7.2 3.0~3.2

Mode de jet

Jet programmable (jet continu y compris et jet intermittent)

Répondez aux normes

JIS, ASTM, CNS

Alimentation d'énergie

230V, 60Hz
