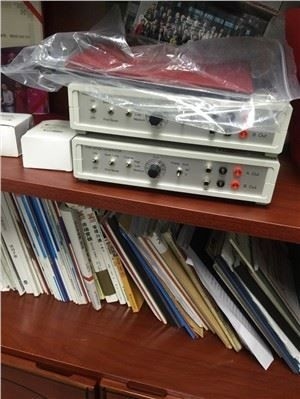

Générateur de bruit rose de l'annexe E du CEI 62368-1

Ce générateur de bruit rose répond aux exigences du plus en retard

norme pour le bruit rose dans la clause 4,2 et 4,3 du CEI 60065.

Il est particulièrement développé pour tous les types d'amplificateurs de fréquence de ton,

quand vous avez besoin de 2 canaux/phase 90°

Spécification technique

bruit rose de  + onde sinusoïdale 1000 hertz (pas en même temps)

canaux de sortie du  deux en examinant

le  les canaux peut être déphasage à 0° ou à 90°

les amplitudes de  d'onde sinusoïdale et de bruit rose suit au-dessous de la table :

L'onde sinusoïdale de tension de sortie 1 kilohertz a filtré le bruit rose

Le bas : 0-100 mV/1 kohm du kohm 0-35 système mv rms/1

Milieu : 0-1 V/1 kohm du kohm 0-350 système mv rms/1

Haut : 0-5 V/1 kohm du kohm 0-1,7 V rms/1

ajustements précis de  de tension de sortie

 RCA ou type de banane de connecteurs de débit

le  le CRNA du signal de sortie. à l'annexe C du CEI 60065, fig. C1 (le CEI 60268)

le  là n'est aucun ajustement de service à l'intérieur de l'armoire.

Faits

LE CEI : 60065/2001

IEC62368-2020

Composants :

-

Poids :

Appli. 2 kilogrammes

Dimensions :

290x270x60 millimètre (LxWxH)

Approvisionnement :

115/230 VCA 50 hertz
