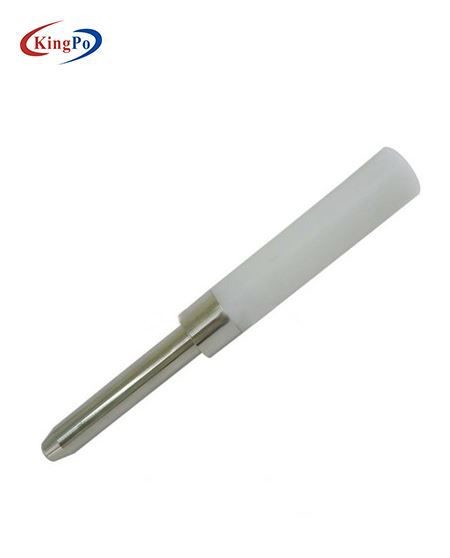

Sonde de doigt d'essai de PA130A PA135A pour la clôture de matériel électrique

Cette sonde répond à l'exigence standard de

Le schéma UL507-2006 (PA135A) 9,1,

UL749 le schéma 1,

UL982 le schéma 58,6 et

UL1278 schéma 8,1 (PA130A).

Il est employé pour la représentation de la clôture de matériel électrique empêchant la décharge électrique.

Accessibilité 8 de Live Parts

8,1 une pièce électrique d'un appareil de chauffage sera ainsi localisée ou enfermée que protection contre involontaire

le contact avec les pièces vivantes non isolées sera fourni, sauf que cette condition ne s'applique pas à un élément rougeoyant visiblement d'ouvert-fil et aux connexions immédiatement à côté de l'élément. Voyez 3,1, 8,2, 32,7

et 32,14. Les chapeaux isolés de brosse de moteur n'exigent pas des clôtures supplémentaires.

8,2 la condition dans 8,1 ne s'applique pas à la gaine d'un élément plaqué de métal d'isolement dans un appareil de chauffage

prévoyant fondre la clôture, bien qu'une telle gaine soit considérée une partie vivante nue quand des espacements sont mesurés.

8,3 en déterminant si une ouverture dans une clôture est acceptable, la considération doit être donnée à :

1. a) La proximité des pièces vivantes non isolées (comme déterminé en appliquant 8,1, 8,2, 8,4, 8,5, et 8,15 et

2. b) La possibilité de l'émission de l'isolation brûlante, du métal fondu, et des matériaux semblables par l'ouverture (comme déterminé en appliquant 7,3 – 7,6.) 8,4 pour réduire la probabilité du contact involontaire qui peut impliquer un risque de décharge électrique de partie vivante anuninsulated ou de fil film-enduit, une ouverture dans une clôture sera conforme à (a) ou à (b).

3. a) Pour une ouverture qui a une dimension mineure (voyez 8,8) moins de 1 pouce (25,4 millimètres), une telle partie ou fil ne seront pas entrés en contact par la sonde ont illustré sur le schéma 8,3.

4. b) Pour une ouverture qui a une dimension mineure de 1 pouce ou plus, une telle partie ou fil sera éloignée de l'ouverture comme spécifique dans le tableau 8,1.

Exception : Une clôture intégrale d'un moteur n'a pas besoin d'être conforme à ces conditions si elle est conforme aux conditions dans 8,5.

8,5 en ce qui concerne une partie ou un fil comme mentionné dans 8,4, dans une clôture intégrale d'un moteur comme mentionné

dans l'exception à 8,4 :

1. a) Une ouverture qui a une dimension mineure (voient que 8,8) moins de 3/4 pouce (19,1 millimètres) est acceptable si :

1) le fil Film-enduit ne peut pas être entré en contact par la sonde a illustré sur le schéma 8,2 ;

2) Dans un moteur directement accessible (voyez 8,9), une partie vivante non isolée ne peut pas être entrée en contact

par la sonde a illustré sur le schéma 8,4 ; ou

3) Dans un moteur indirectement accessible (voyez 8,9), une partie vivante non isolée ne peut pas être entrée en contact par la sonde a illustré sur le schéma 8,1.

b) Une ouverture qui a une dimension mineure de 3/4 pouce (15,1 millimètres) ou de plus est acceptable si une pièce

ou le fil est éloigné de l'ouverture comme spécifique dans le tableau 8,1.

C'est texte produit pour le figtxt.

8,6 les sondes mentionnées dans 8,4 et 8,5 et ont illustré sur les schémas 8,1, 8,2, 8,3, et 8,4 seront appliqués à n'importe quelle profondeur que l'ouverture laissera ; et sera tourné ou pêché avant, pendant, et après l'insertion par l'ouverture dans n'importe quelle position qui est nécessaire pour examiner la clôture. Les sondes ont illustré sur les schémas 8,3 et 8,4 seront appliqués dans n'importe quelle configuration possible ; et, s'il y a lieu, la configuration sera changée après insertion par l'ouverture.
