La sonde UL1278 de triangle schéma 10,3 SM208

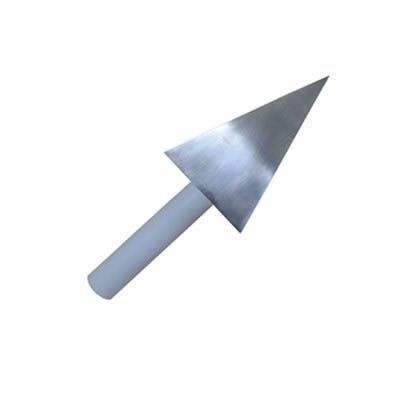

La sonde UL1278 de triangle schéma 10,3 SM208 :

Il répond à l'exigence standard UL1278 du schéma 10,3. La poignée est faite en nylon et la sonde est faite d'acier inoxydable.

L'élément de chauffe et n'importe quelle pièce de l'ensemble d'élément (tel qu'un appui d'élément, une gaine et des pièces semblables) seront ainsi gardés que le matériel inflammable aussi bien que les personnes seront protégés contre entrer en contact avec elle.

Échantillon d'essai : Éléments de chauffe.

Caractéristique : La poignée + la sonde en nylon, elle est fabriquée selon la figure standard.

Norme d'UL1278 ci-dessous :

La garde 10 des éléments de chauffe 10,1 10.1.1 généraux l'élément de chauffe et n'importe quelle pièce de l'ensemble d'élément (tel qu'un appui d'élément, une gaine, et des pièces semblables) sera ainsi gardée que le matériel inflammable aussi bien que les personnes seront protégés contre entrer en contact avec elle.

10.1.2 toutes projections d'appareil de chauffage telles que les gardes ou les grils qui sont prévus pour garder les surfaces chaudes d'appareil de chauffage seront franchement fixés à l'appareil de chauffage comme par des vis, des rivets ou soudure ou étant engagé dans les fentes de sorte qu'elles ne puissent pas être enlevées sans utilisation des outils, rupture ou recourbement permanent ou la déformation.

10.1.3 l'acceptabilité d'une garde est jugée en ce qui concerne son utilité générale et en ce qui concerne la forme et la taille ou chacun des deux ouvertures dans elle, en même temps que la distance de la garde de l'élément de chauffe et des autres pièces à hautes températures a mentionné dans 10.1.1. Sauf mention contraire dans 10.1.5, une ouverture dans une garde est considérée acceptable si, avec l'appareil de chauffage en n'importe quelle position prévue de fonctionnement, les conditions suivantes sont remplies :

a) La forme et la taille d'une ouverture sont telle qu'un indicateur d'essai sous forme de cône droit-circulaire ayant un diamètre bas de 2-3/4 pouces (69,9 millimètres) et d'une altitude de 5-1/2 pouces (139.7mm), voient le schéma 10,1, est empêchée de toucher l'élément de chauffe et les autres pièces à hautes températures quand la sonde de cône est insérée, apex d'abord, de n'importe quelle façon. Voyez 10.1.4.

b) La forme et la taille d'une ouverture qui permet l'entrée verticalement de haut en bas de pouce de la sonde 1/2 de barre (12,7 millimètres) au loin et de 1/16 pouce (1,6 millimètres) profondément, voient le schéma 10,2, sont telle qu'une sonde de triangle 1/16 po. d'épaisseur et sous forme de triangle isocèle ayant une base de 2-3/4 pouces et d'une altitude de 5-1/2 pouces, voient le schéma 10,3, est empêchée de toucher l'élément de chauffe et les autres pièces à hautes températures quand la sonde de triangle est insérée, apex d'abord, de n'importe quelle façon. L'essai d'une ouverture avec la sonde de triangle s'applique également où l'insertion verticalement de haut en bas de la barre est empêchée par la construction de la garde, l'utilisation d'une barrière supplémentaire, ou chacun des deux, à moins que la barre verticalement appliquée tende à être braquée à l'extérieur - c.-à-d., à partir de la garde.

c) Le secteur d'une ouverture dans un visage essentiellement vertical d'une garde n'est pas plus de 3-1/4 pouces carrés (2100 mm2) si la taille et/ou la forme de l'ouverture permet l'entrée de n'importe quelle direction horizontale d'une sonde verticalement orientée de tige 1/16 pouce de diamètre et pouce 2-3/4 long, voient le schéma 10,4. En outre, voir le schéma 10,5.
