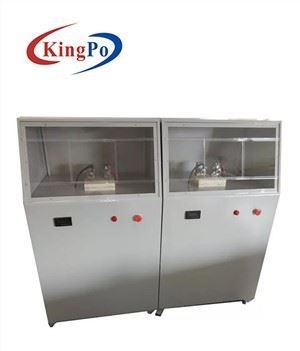

Appareil de contrôle sec de résistance d'ARC 2KVA du CEI 61621 pour des isolants

Norme

IPC650, CEI 61621, ASTMD495, appropriés à JEC 149, UL 746A et d'autres méthodes d'essai.

Application

L'évaluation de résistance d'arc des isolants tels que des plastiques, des adhésifs de résine et des vernis isolants pour les appareils électriques, les appareils électriques et les appareils électrodomestiques etc.

Échantillon d'essai

Il s'applique principalement aux isolants solides comme : plastiques, films, résines, mica, céramique, verre, huiles isolantes, peinture d'isolation, carton et tout autre essai de résistance d'arc de médias ;

Description de processus d'essai

Paramètres techniques

1, la tension d'entrée : C.A. 220 V

2, la tension de sortie : C.A. 0--20 KILOVOLTS ;

3, capacité électrique : 2 KVAS

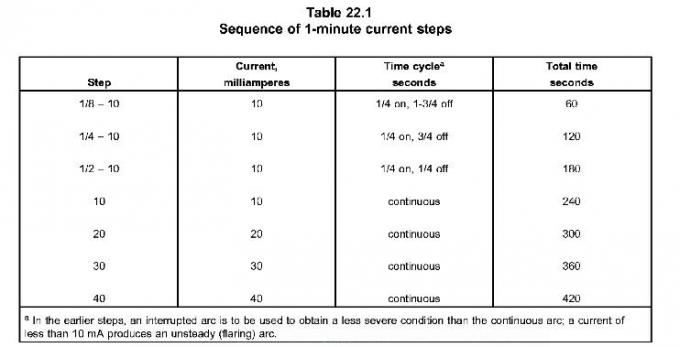

4, méthodes d'essai : arc intermittent, arc continu

5, courant d'essai : 10MA-20MA-30MA-40MA facultatif

6, erreur de contrôle de tension d'essai : meilleur que 2%

7, arc outre d'erreur de temps : <5ms>

8, la tension d'essai est sans interruption réglable : 0--20 KILOVOLTS

9, exactitude de contrôle actuelle : meilleur que le ± 10%

10, exactitude actuelle d'essai : meilleur que le ± 1,5%

11, pression d'essai actuelle : 0,5 ± 0.05N

12. Spécifications d'électrode : Électrode inoxydable 25.4mm*12.7mm*0.15mm de plaque d'acier

Électrode en acier ¢2.4mm*70mm de tungstène

Angle de configuration d'électrode 110 degrés

Poids d'électrode : 50G

13, la distance d'électrode : 6,35 ± 0.1mm (réglable)

14, mesures de sécurité : (1) protection contre surpression

(2) protection de surintensité

(3) protection de court-circuit

(4) protection ouverte de porte de sécurité

(5) protection de misoperation de logiciel

Configuration principale

1, un centre serveur d'essai

2, 20 000 volts de générateur à haute tension un

3, dispositif automatique de régulateur de tension de micro-ordinateur réglé (mode ligne)

4, un ensemble d'acquisition de tension et dispositifs actuels d'acquisition

5, électrode d'essai : deux ensembles

6, une tige de décharge (type de résine)

7, mesure de résistance d'arc d'ordinateur et logiciel de gestion

8, un ensemble de mesure spéciale et ordinateurs pilotes

9, une imprimante à jet d'encre de couleur

10, un ensemble de CD de programme

11, un manuel d'instruction de produit

12, un certificat
