Appareil de contrôle de flamme d'aiguille d'équipement de test du CEI du contrôle automatique 220V 50Hz

Appareil de contrôle de flamme d'aiguille d'équipement de test du CEI du contrôle automatique 220V 50Hz

Appareillage d'essai de flamme de l'aiguille IEC60695-11-5

L'information produit :

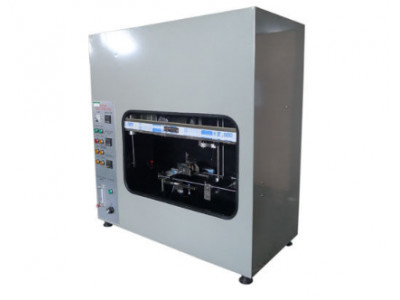

L'appareil de contrôle de flamme d'aiguille se compose d'un brûleur en forme d'aiguille de Ф0.9mm qui incline avec l'ange de 45°and pour lui fournir le gaz de butane. Le risque d'incendie de l'équipement quand il y a flammule à l'intérieur de l'équipement qui a causé en raison de la condition de panne est évalué par si le spécimen peut être mis à feu ou le temps et la longueur de combustion. Cet appareil de contrôle répond à l'exigence standard d'IEC60695-11-5, IEC60335-1.

L'appareil de contrôle de flamme d'aiguille convient à la recherche, département d'essai de production et de qualité de matériel d'éclairage, appareil de basse tension, appareil électroménager, appareil électrique de machine-outil, machine électrique, outil électrique, instrument électronique, instrument électrotechnique, prise électrique, matériel électrique et électronique et d'autres composants. Il est également approprié à l'isolant, aux plastiques d'ingénierie ou à toute autre industrie solide de matériel de combustion.

Spécifications modèles et paramètres techniques (facultatifs pour écran tactile NF-2) :

Inclut :
Un panneau d'essai de pin blanc et cinq feuilles de papier de soie de soie
Une mesure de taille de flamme
Consommables :
Panneau d'essai de White Pine et papier de soie de soie
Type K de thermocouple et bloc de cuivre

Portée :

La présente partie du CEI 60695 spécifie un essai d'aiguille-flamme pour simuler l'effet d'une petite flamme qui peut résulter des conditions de panne, afin d'évaluer par une technique de simulation le risque d'incendie.

Il s'applique à l'équipement électrotechnique, à ses montages partiels et aux composants et aux isolants électriques solides ou à d'autres matériaux combustibles.

Une des responsabilités d'un comité technique est, là où applicable, de se servir des publications de base de sécurité dans la préparation de ses publications.

Description générale de l'essai :

L'essai est réalisé pour déterminer que, dans des conditions défiées, la flamme d'essai ne cause pas l'allumage des pièces, ou qu'une partie combustible mise à feu par la flamme d'essai a une durée limitée de la combustion ou une ampleur limitée de la combustion, sans feu de propagation par des flammes ou des particules brûlantes ou rougeoyantes tombant du spécimen d'essai.

Cet essai détermine les effets sur le spécimen d'essai d'une petite flamme telle que peut résulter d'autres composants mis à feu et les spécifications produit appropriées spécifieront la durée de l'application de flamme et les critères pour l'acceptation.

Description de l'appareillage d'essai

Brûleur :

Le brûleur pour produire la flamme d'essai se composera d'un tube au moins 35 millimètres long avec un trou de 0.5mm±0.1mm et un diamètre extérieur ne dépassant pas 0.9mm.

Le brûleur est fourni avec du butane ou le propane ayant une pureté au moins de 95%. Il n'y aura aucun air admis au tube de brûleur.

Flamme :

Avec l'axe du brûleur dans la position verticale, l'approvisionnement en gaz est ajusté de sorte que la longueur de la flamme soit 12 mm±1 millimètre, une fois vu à la lumière tamisée sur un fond foncé (voir la figure 1a). La flamme sera confirmée suivant l'appareil et la procédure détaillés dans l'annexe A. L'heure d'essai pour que la température grimpe de 100℃±5℃ jusqu'à 700℃±3℃ sera 23.5s±1.0s.
