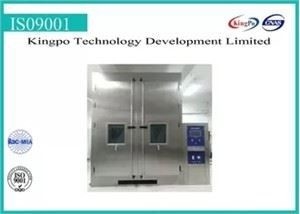

Chambre à poussière standard militaire d'équipement d'essai de batterie au lithium SUS304

Paramètre technique

Chambre fonctionnante (millimètre) : 1000*1000*1000 (D×W×H)

Structure et matériel :

Conception de bases :

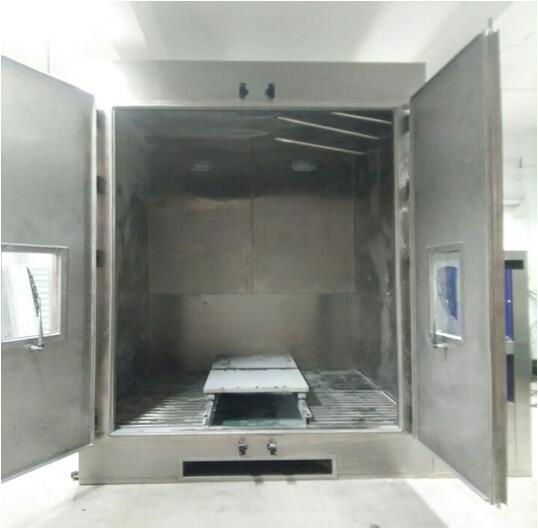

Sa structure est un entonnoir, un trou de rassemblement pour la poussière sur le fond, du côté droit de ce trou est équipée d'une admission d'aspiration de fan de circulation de turbine. Envoyez la poussière pompée dans le fond de la chambre intérieure et puis au côté gauche et allez vers le haut ; soufflez la poussière dans la chambre d'essai du côté gauche ; la poussière devrait être soufflée à droite dans une direction horizontale et puis commencer la circulation (montrée en tant qu'image ci-dessus).

Matériel et configuration

matériel 1.Internal : acier inoxydable sus304

matériel 2.External : acier inoxydable

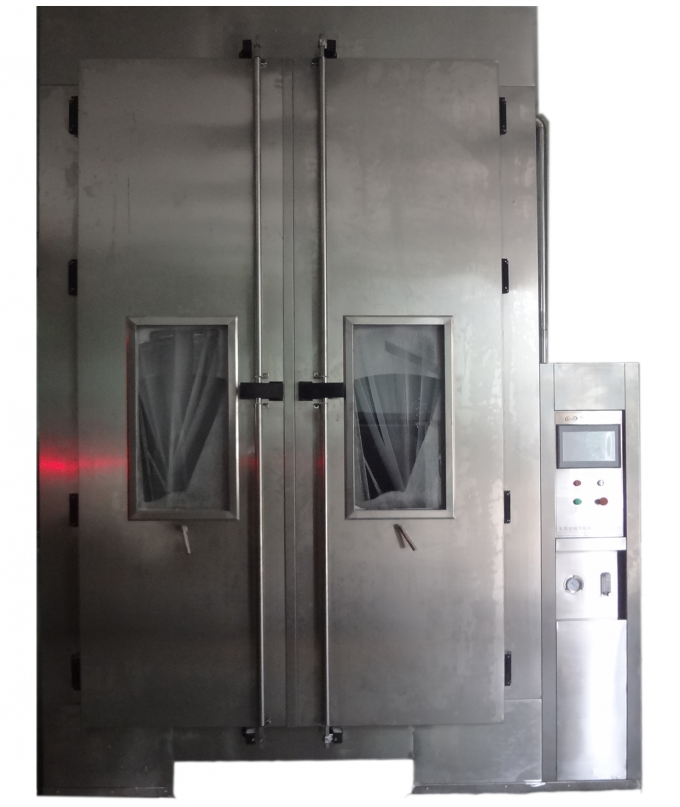

la fenêtre 3.big transparente sur la porte est commode pour observer le spécimen pendant l'essai ;

la conception de canal de l'air 4.unique pour l'assurer produisent l'écoulement laminaire avec la concentration ;

5. Le fan de coup adopte la coquille d'acier inoxydable, le cachetage élevé et la vitesse d'aile, à faible bruit ;

Paramètre technique

la poussière 1.fine : sous 75um

la poussière 2.coarse : sous 150um

concentration 3.Dust : ³ ±1.5 de 5G/m

vitesse 4.Flow : 10-20m/s±1.5 (réglable)

quantité 5.Using de poudre de quartz : ³ de 5kg/m (sable de quartz de 70 %, poussière de craie de 15 %, kaolin 15 %)

Système de contrôle

système de contrôle intelligent de l'écran tactile 1.PLCand

Capteur de l'essai 2.PT100

3. mètre de concentration en poussière

4.anemometer (portatif) ajuster la vitesse d'air avant l'essai

temp 5.over. Protection sur l'instrument

protection de la perte 6.Phase

7.Circuit cassant la protection contre la fuite actuelle

8.power : AC380 V 50Hz

9.door : verre trempé

10. pompe à vide 60-600L/H

11. valve de régulation de pression, bec d'uction, trois morceaux de régulation de pression

. contrôleur 12 : contrôleur programmable (il a au-dessous des fonctions de commande qui peuvent être arbitrairement placées)

temps de soufflement de la poussière d'A. (arrêt, coup) h/m/s réglable

période de cycle de B. : arbitrairement réglable

le C. a préréglé le temps d'essai : 0s~999h99m99s arbitrairement réglable

d. mise sous tension : -sur-

grosseur de maille d'écran en métal : diamètre de fil nominal 50um, entre phases ; espaçant 75um ou sous 150um

Fan : Fan centrifuge de PE

Note : cet essai peut répondre à des exigences d'appareil électroménager, d'appareillages de basse tension, d'automobile, de composants de moteur et de protection de logement externe dans GB2423, GB4706, GB4208 et DIN (la poudre de talc 5KG sera thown dedans.)

Liste accessoire partielle :

(Note : décimètre cun=1/3, une unité de longueur)

Condition de travail d'équipement de test de sable et de poussière :

1, la température : 15~35' C ; Hygrométrie : 25~75%R.H ;

2, sans vibration forte et effet électromagnétique autour ;

3, chambre d'essai devraient être placé stable et garder l'équilibre ;

4, endroit d'installation devraient garder la bonne ventilation, et sans flux d'air fort, haute poussière et matériel corrosif.
