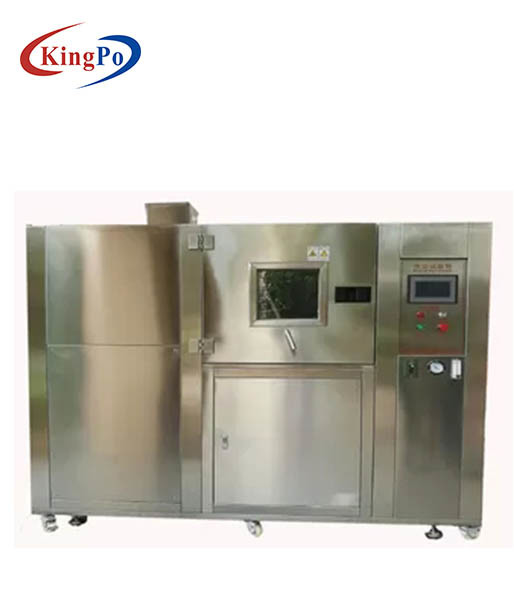

Système de contrôle d'écran tactile de PLC de chambres de l'essai concernant l'environnement 15KW


But

La poussière (< 150="">

Norme

MIL-STD-810G.

Conceptions de bases

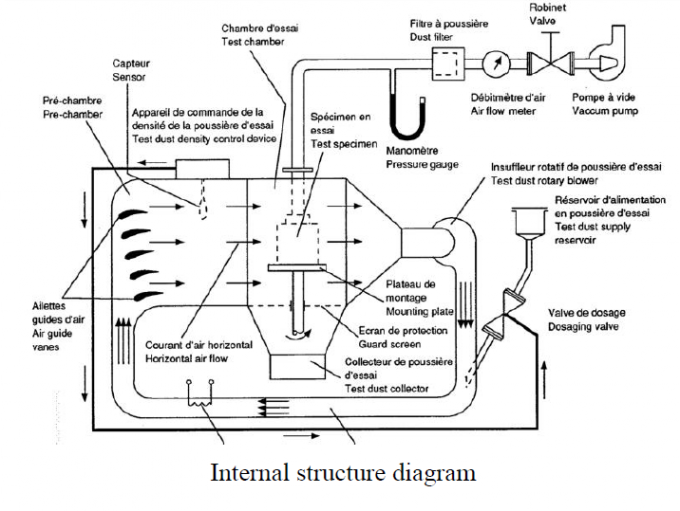

Sa structure est un entonnoir, un trou de rassemblement pour la poussière sur le fond, du côté droit de ce trou est équipée d'une admission d'aspiration de fan de circulation de turbine. Envoyez la poussière pompée dans le fond de la chambre intérieure et puis au côté gauche et allez vers le haut ; soufflez la poussière dans la chambre d'essai du côté gauche ; la poussière devrait être soufflée à droite dans une direction horizontale et puis commencer la circulation

Matériel

1. Matériel : Plaque d'acier SUS304 inoxydable

3. Porte de chambre avec un grand voyant à niveau visible

4. Conception unique de conduit, pour assurer la concentration de l'écoulement laminaire d'écoulement laminaire

5. Structure de base : Boîte de traitement préparatoire, chambre d'essai, port de vide, boîte de la poussière, dispositif de circulation de la poussière, système de vide, réservoir de la poussière, soupape d'admission, système de chauffage, palette de refoulement, carrousel témoin, écran, mètre de concentration et ainsi de suite.

Paramètres techniques

1, modèle : KP-DCJB1000

2, taille de studio (millimètre) : 1000X1000X1000mm (× de × D de W H)

3, dimensionne (millimètre) : 3700X1600X2100mm (× de × D de W H)

7, la poussière : diamètre <150>

8, à l'intérieur de la chambre, la concentration en poussière dans la canalisation est le ± 7G de ³ de 10.6G/m

9, vitesse de flux d'air : ± 1,5 de 8.9m/s (réglable)

10, composition en poussière : CaCO3, MgCO 3, MgO, TiO 2 : 5%

Oxyde ferrique (Fe 2 O 3) : 10±5%

Oxyde d'aluminium (Al 2 O 3) : 20±10%

Silice (SiO 2) : pourcentage demeurant (50 80 %)

11, la température : ° 23-80C

12, le taux de changement de température : ° du ≥ 3C

13, fonction : la poussière de soufflement, sable de soufflement, chute de la poussière (opération à hautes températures)

14, conditions ambiantes : ± 3. de 22 ℃.

15, alimentation d'énergie : 380V 3Phase, puissance : 15KW 50HZ

Système de contrôle

1. Système de contrôle intelligent de PLC et d'écran tactile

2. Capteur de l'essai PT100

3. Mètre de concentration en sable et en poussière

4. Anémomètre (tenu dans la main) pour ajuster la vitesse du vent avant l'essai.

5. Protection de surchauffe d'instrument

6. Protection de perte de phase de puissance

7. Disjoncteur de fuite

8. Puissance : AC380V 50Hz

9. Porte : porte de verre trempé

10. Pompe à vide 60-600L/H

11. Vanne de régulation, bec, régulateur de pression

12. Contrôleur : Adoptez le contrôleur programmable (ce contrôleur a beaucoup de genres de placer arbitrairement des fonctions de commande comme ci-dessous)

a. adjustableb de soufflement de temps de la poussière (arrêt, coup) h/m/s. Durée de cycle : réglable

c. Temps d'essai de défaut : 0s | 999h99m99s réglable

d. Mise sous tension : outre - de marche-arrêt
