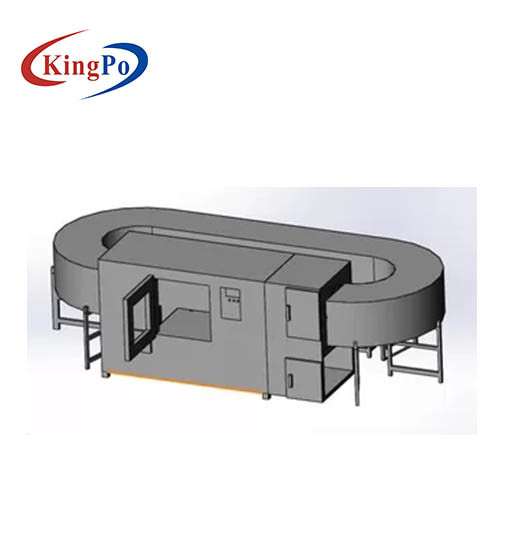

Chambres d'essai concernant l'environnement de HH54P 220V pour la résistance de la poussière de sable

Paramètres modèles et techniques

Modèle : KP-SC6K1000-CS

Taille de studio (millimètre) : 1000 * 1000 * 1000 (taille de × de largeur de × de profondeur)

Tailles externes (millimètre) : 3000X7000X2200 (taille de largeur X de profondeur X)

Structure et matériel

Conceptions de bases

une conception conique d'entonnoir, le fond est port de dépoussiérage, au port de dépoussiérage (droit) pour installer le port à haute pression d'aspiration de ventilateur axial de turbine, la poussière tombera du port de remplissage de la poussière au ventilateur à haute pression par l'air comprimé, la poussière est soufflée dans la boîte intérieure par la vitesse du vent élevée, et le vent que le passé de coups est distribué de retour du conduit d'air pour commencer le cycle à plusieurs reprises. Boîte de rangement de la poussière avec le chauffage et la fonction de séchage.

Matériel

1. Matériel intérieur : acier inoxydable sus304

2. Matériel externe : acier inoxydable

3. Porte de chambre avec un grand voyant à niveau visible

4. Conception unique de conduit, pour assurer la concentration de l'écoulement laminaire

5. Structure de base : boîte de pré-soufflement de la poussière, chambre, port de dépoussiérage, boîte de la poussière, conduit d'air de circulation, système de vide, cuve de stockage de la poussière, soupape d'admission, système de chauffage, palette de refoulement, carrousel témoin, écran protecteur, mètre de concentration de nouveau à la poussière et d'autres composants.

Paramètres techniques

1. Sable fin : >150um

2. Sable brut : <890um

3. À l'intérieur de la boîte et du tuyau, la concentration en poussière est le ± 1 de ³ de 10G/m

4. Vitesse de flux d'air : ± 1,5 de 18m/s (réglable)

5. Dosage de poudre de quartz : 6kg/³ de m (sable de quartz de 70%, craie de 15%, kaolin de 15%) largeur de 6. conduits : 800MM

Système de contrôle

1. Système de contrôle intelligent de PLC et d'écran tactile (marque de Teelong)

2. Capteur de l'essai PT100

3. Mètre de concentration en sable et en poussière

4. Anémomètre (tenu dans la main) pour ajuster la vitesse du vent avant l'essai.

5. Protection de surchauffe d'instrument

6. Protection de perte de phase de puissance

7. Disjoncteur de fuite

8. Puissance : AC380 V 50Hz

9. Porte : porte de verre trempé

10. Pompe à vide 60-600L/H

11. Valve de régulation de pression, bec, régulateur de pression

Contrôleur : Adoptez le contrôleur programmable (ce contrôleur a beaucoup de genres de placer arbitrairement des fonctions de commande comme ci-dessous)

a. temps de soufflement de la poussière (arrêt, coup) h/m/s réglable

b. Durée de cycle : réglable

c. Temps d'essai de défaut : 0s | 999h99m99s réglable

d. Mise sous tension : outre - de marche-arrêt

Grosseur de maille en métal : diamètre nominal de 50um, interlignage entre 75um et nominal 150um

Dessiccateur : fan centrifuge en plastique

Note : La chambre peut répondre aux normes d'ISO20653-6K, principalement utilisées pour des appareils électroménagers, appareils électriques de basse tension, des véhicules à moteur, conditions d'essai de niveau de protection de coquille de pièces de moto. (avec du talc 5KG)

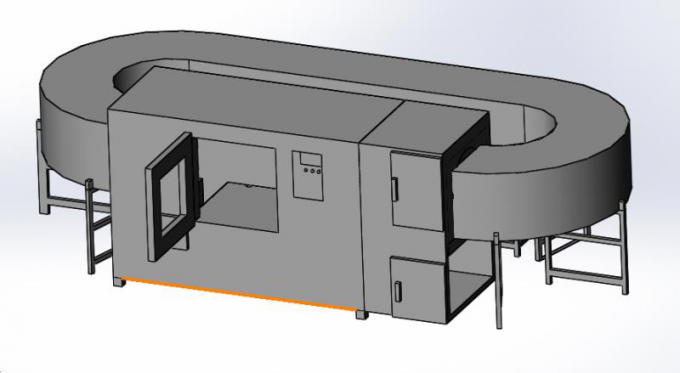

Rendus de référence

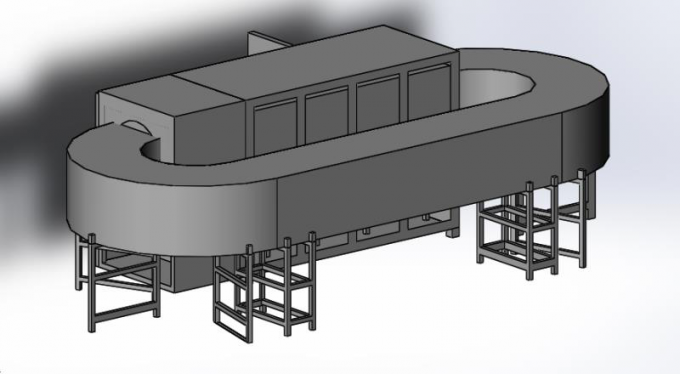

Structure interne

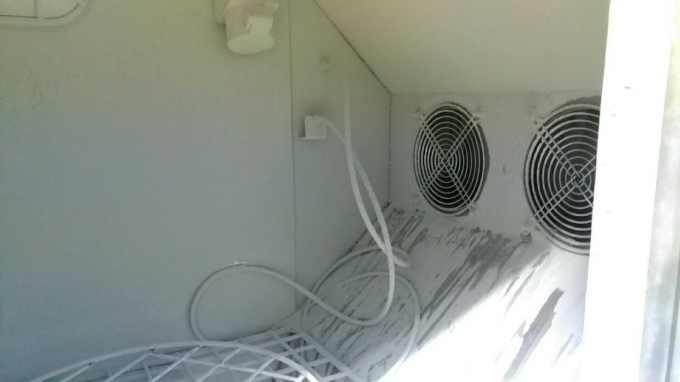

Système de la poussière dans l'arrière

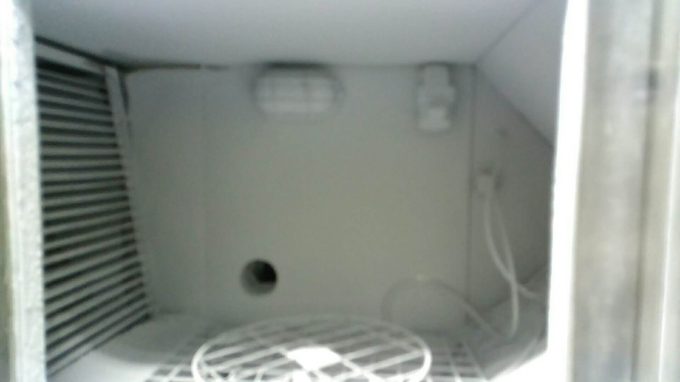

Structure intérieure

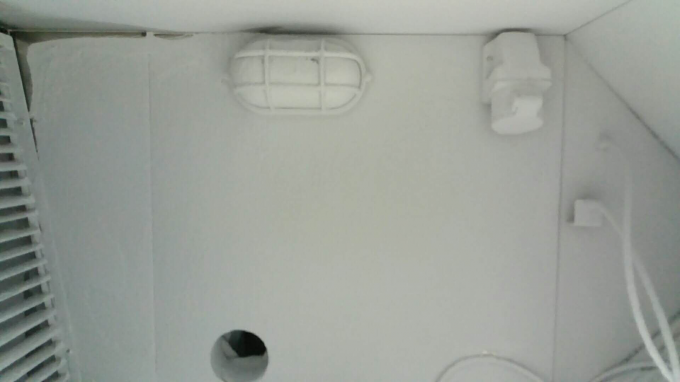

S'allumant et systèmes de test et connexions vivants de vide

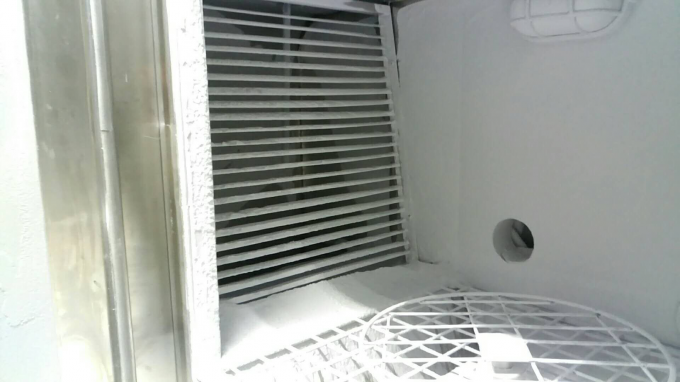

Port et plaque tournante de coup de la poussière
