Description

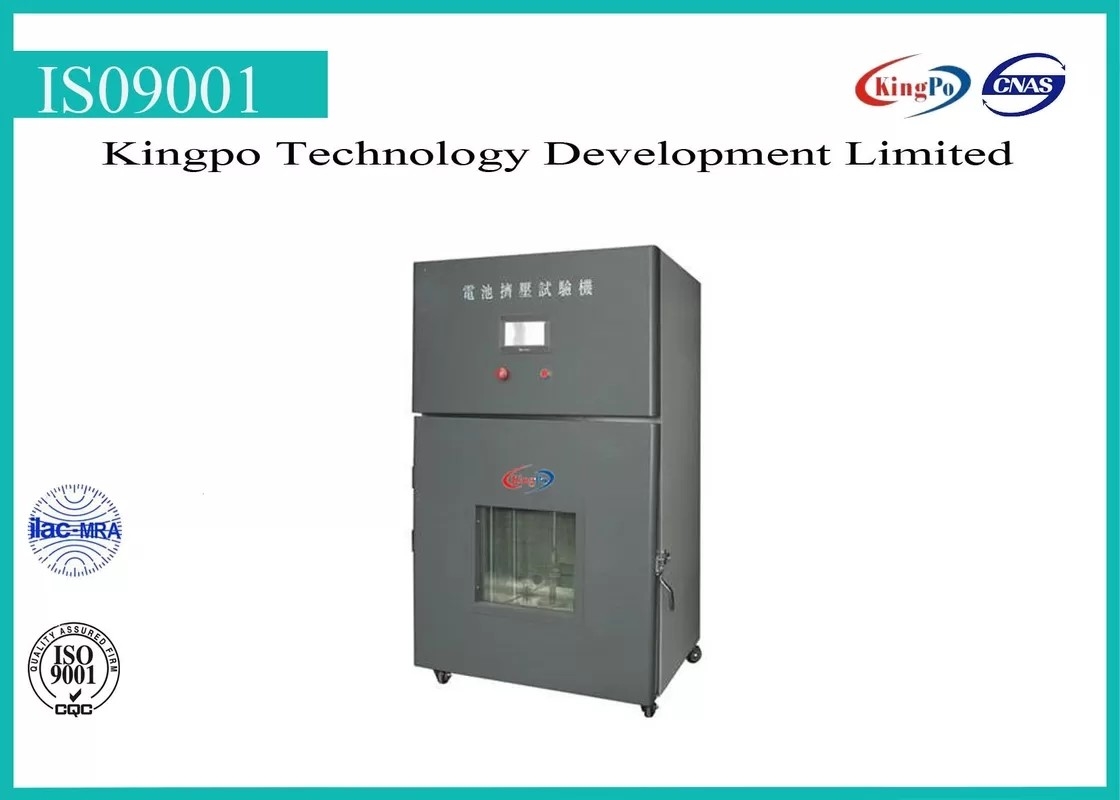

Ce dispositif est une nouvelle chambre d'essai combinée avec la chambre d'essai de la température et la chambre d'essai d'écrasement. Ce dispositif est conception et l'Accord manufacturé aux normes internationales UN38.3, IEC62133, IEC60086-4 etc., peut simuler un environnement de test de la température, peut également surveiller pour détecter le résultat d'essai sous cet environnement. C'est un bon choix pour la batterie, condensateurs, les produits électroniques simulent l'équipement de test.
Construction
Système de force d'écrasement
Dispositif de limite de voyage
Système d'acquisition de tension
Système de contrôle de température
Caractéristiques
Force d'écrasement : 1-19.6KN (g=9.81N/kg)
Vitesse d'écrasement : 1-20mm/s
Erreur de vitesse : ±1%
L'espace d'écrasement : 300 * 300 * 300mm
Surface d'écrasement : diamètre 150mm
Force d'écrasement : 1-19.6KN (g=9.81N/kg)
Erreur de force : ±1%
Erreur de déplacement : ±0.5%
Commande : hydraulique (huile L-HM46)
Moteur : moteur servo
La température d'essai : 0-100 centigrade
Vague de la température : ±0.5 centigrade
Hausse de la température : 3 ℃/minutes
Refroidissement de la température : 1 ℃/min
Gamme de mesure de tension : 0-50V
Résolution de tension : 1mV
Fréquence d'acquisition de tension : 110Hz maximal
Temps d'essai : 0-99hour
Sortie de données : RS232
Langue : En et ch simplifié
Alimentation d'énergie : 380V 50Hz, 1.5KW
Prise : 5 bornes rondes branchent
caractéristiques
Limite de voyage, chute de tension détectant la fonction ;
Le résultat d'essai peut visionnement et stocké ou copie dans l'ordinateur ;
Panneau interne d'acier inoxydable d'épaisseur de 1.5mm ;
Panneau en acier d'épaisseur externe de 1.0mm ;
Protégez contre des explosions ;
Le manuel d'exploitation écrivent dans l'anglais
Procédure d'opération
Installation
Suggérez d'installer cet équipement sur une terre ou une plate-forme plate et stable, dans un environnement de température ambiante avec l'alimentation d'énergie de 380V 50Hz, et gardez 1000mm à partir de l'autres équipement et mur en tant que ci-dessous.
Operationsteps
1) reliez la chambre d'essai et l'ordinateur, rétablissent le courant (chambre 380V 50Hz d'essai, ordinateur 220V 50Hz)
2) logiciel couru d'acquisition de logiciel et de tension de gestion d'écrasement
3) logiciel de gestion d'écrasement
Il y a 5 boutons sur la ligne supérieure :
Établissement de l'avance à :
Force-Elong – pour montrer la courbe de force et de déplacement
Force fois – pour montrer la courbe de force
Eong fois – pour montrer la courbe d'élongation
Multigraphe – pour montrer le multigraphe
TestResult – pour montrer, économies et résultat d'essai d'impression
Écrasez l'action d'essai et la vitesse peut s'ajuster du côté droit
4) logiciel d'acquisition
Double logiciel de clic, système d'acquisition de tension de lancement
L'option de dossier mène à :
Nouveau… – créer le nouveau dossier d'essai
Ouvert – ouvert existent le dossier d'essai
Établissement – établissement de paramètres d'essai
Exportation – essai d'exportation
Stoppé – logiciel de sortie
L'option de contrôle mène à :
La tension calibrent… - calibrage de logiciel
Commencez – le travail de début d'acquisition de tension
Arrêtez – le travail d'arrêt d'acquisition de tension
Après 9 boutons correspondants :
1 – nouveau…
2 – ouvert
3 – exportation
4 – suppression
5 – arrangement
6 – tension calibrer…
7 – début
8 – arrêt
9 – stoppé
Et option de langue (anglaise ou Chinois)
Si nous créons le nouveau dossier d'essai,
Nous pouvons placer des paramètres d'essai au besoin, la fréquence d'acquisition, le mode réglés d'arrêt, commençant le mode etc.
Puis bouton-poussoir, et.
De nouveau à la page principale.
5) système de contrôle de température
La température doit être commandée sur l'écran tactile.
Peut modifier et surveiller la température en surveillant l'interface sur l'écran tactile. L'entrée a exigé la valeur et les économies. La chambre fonctionnera automatiquement.
Attention
1) Cet équipement devrait être placé sur la terre ou la plate-forme de niveau, dans un environnement de la température ambiante 25±10℃, l'humidité 50±30%RH.
2) Gardez cet équipement à partir de la chaleur ou de source de corrosion.
3) Fermez à clef deux roues avant quand équipement dans l'emplacement.
4) Pour la sécurité, on interdit l'essai de conduite avec la porte de visionnement ouverte. Et sinon nécessaire, n'observez pas l'essai devant la fenêtre de visionnement.
5) Propre : avant et après chaque essai nettoyer la chambre dehors et l'intérieur avec le tissu de coton propre pour maintenir l'instrument ordonné.
6) Antirouille : Vérifiez le temps l'instrument les pièces qu'actives fonctionnent correctement, mettent le beurre sur la tige de difficulté après chaque essai pour le garder pour fonctionner facilement. Pulvérisez l'huile antirouille sur la structure métallique de plat de revêtement et pour rendre le rouillement résistant.
7) Tournez la mise hors tension : mise hors tension de tour après essai ; suggérez puissance sur une fois par mois s'il ne sera pas employé pendant longtemps.
8) Si la batterie sur le feu ou la fumée, épuisent svp le gaz extérieur à l'heure.
