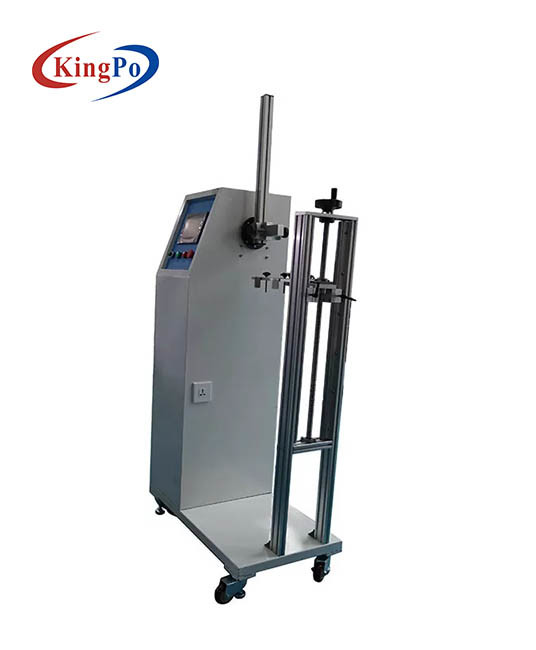

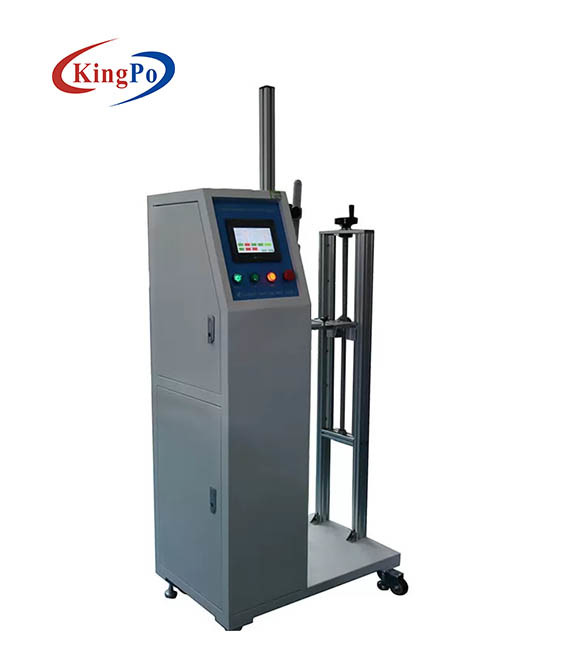

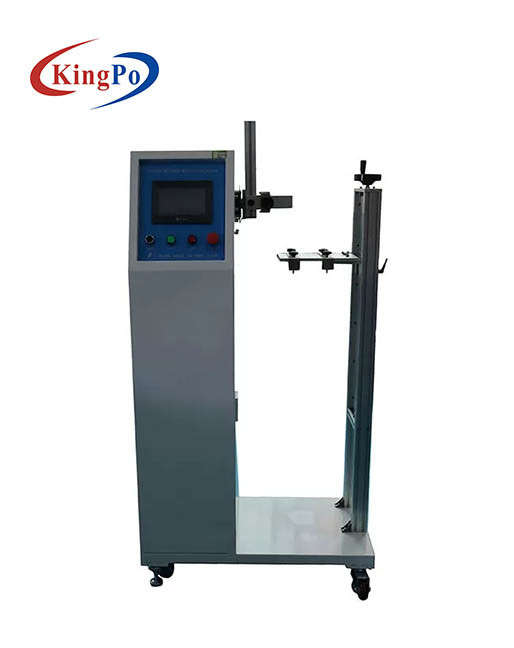

L'information produit
Le dispositif est utilisé pour détecter le dispositif de réglage, et confirme IEC60598-1 à la clause 4.14.3.
Le dispositif de réglage, équipé du câble ou de la corde approprié sera actionné selon la table suivante. Un cycle d'opération est un mouvement d'une extrémité de la gamme à l'autre et de nouveau à la position de départ. La vitesse du déplacement ne fera pas chauffer le dispositif sensiblement et ne dépassera pas 600 cycles par heure. Pour les dispositifs de réglage qui se composent d'un tube flexible, la gamme de l'ajustement pour cet essai est normalement 135° dans les deux directions de la verticale. Cependant, où cet ajustement ne peut pas être réalisé sans employer la force déraisonnable, le tube flexible est plié seulement dans les positions où il restera par lui-même.
Paramètres techniques
| Nom d'article |
Paramètres |
| Angle |
Positif et negative0-365°, préréglage d'écran tactile |
| Taux d'essai |
1~10rpm, peut être préréglé |
| Compte du dispositif |
Nombre de six bits de préréglage de la mémoire 0~999999 |
| Taille de centre de rotation |
1200mm |
| Le rayon de la giration maximum du pendule |
R500mm |
| Course maximum d'étirer l'action |
0-650mm |
| Alimentation d'énergie |
220V 50/60HZ |
| Contrôleur |
Contrôle programmable de PLC |
| Moteur d'entraînement |
Moteur pas à pas |
| Opération |
Contrôle intelligent d'écran tactile (7 pouces) |
| Station d'essai |
Station simple |
| Norme |
IEC60598.1 clause 4.14.3 |
Procédures d'opération
Travail de préparation :
Access à l'alimentation de l'énergie 220V/50HZ, tournent [le brancher de PUISSANCE], et [le voyant de signalisation d'ARRÊT] dessus, indiquent la puissance accédée. Vérifiez le bouton [E-STOP] rebondi ou pas. Installez la charge témoin, installez le cordon de secteur, et branchez le cordon de secteur à la prise de charge selon la station.
Établissement de paramètres :
Les paramètres suivants devraient être placés selon les normes appropriées avant de commencer l'essai.
[Temps d'essai] : Placez les temps d'essai.
[Manuellement vitesse] : Écrivez l'angle de pivot par seconde, avez suggéré 10°-20°/s, la position de départ ne peut pas être bien commandé si manuellement la vitesse est trop rapide.
[le pivot chronomètre/minimum] : Placez la vitesse de pivot selon la condition d'essai. La valeur plus grande, la vitesse de pivot plus rapidement, et vice versa.
[Angle de pivot] : Placez l'angle de pivot (pleine valeur d'angle) selon la condition d'essai.
0 confirmations de position de °
Dans [interface de confirmation 0°Position], presse [tournez manuellement dans le sens horaire] ou [tournez manuellement dans le sens contraire des aiguilles d'une montre] faire l'indicateur du pivot de manipulateur pour placer de 0° dans le cadran (ou toute position), puis presse [confirmation de position de départ]. Dégagez la valeur de [situation actuelle], et la position de départ (0°) est confirmée.
La presse [tournez manuellement dans le sens horaire] ou [tournez manuellement dans le sens contraire des aiguilles d'une montre] encore, font contrôlent la position de départ gauche, vérifient si la valeur d'affichage dans [des matchs de situation actuelle] la valeur sur le cadran, après lequel, la presse [autoguidage], le manipulateur de nouveau à la position de départ, la valeur d'affichage dans [situation actuelle] montré en tant que 0. La position de départ a confirmé.
La position 0° peut être placée arbitrairement dans n'importe quelle position du cadran 360°base sur la condition. Plaçant la méthode même qu'en haut.
