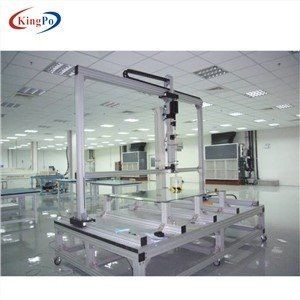

Les modules photovoltaïques grêlent la norme de l'équipement IEC61215 d'appareil de contrôle d'impact

Les modules IEC61215 photovoltaïques grêlent la chambre d'essai concernant l'environnement de machine d'essai au choc

Description

Normes applicables composantes de machine d'essai d'impact de grêle : IEC61215, IEC61646, conditions UL1703 standard

But : vérifiez la capacité composante de résistance à l'impact de grêle, faites artificiellement l'hockey est employé pour simuler la grêle, et avec le composant d'impact de vitesse constante, simulent l'impact de climat de grêle sur des composants.

Spécifications techniques :

1, le lanceur

, Alimentation d'énergie, air comprimé

B, pression : 6 | barre 8

C, hockey sur glace : chargement coup par coup manuel

D, la longueur de baril : environ 940 millimètres

E, le baril peut être remplacé

2, dispositif de mise en place mobile

, Distance de mouvement d'axe des abscisses : 2100 millimètres

B, distance mobile d'axe des ordonnées : 1000 millimètres

C, plaçant l'exactitude de 1 millimètre ou moins

D, la zone du point de chute de 2000 x 1000 millimètres

E, manière de guide : rail de guide importé de haute qualité

F, conduisant la manière : moteur servo importé + roue synchrone

J, mode de contrôle de positionnement : Positionnement automatique de contrôle de PC

3, système de mesure de vitesse et le principe

A, par la détermination du hockey sur glace par le capteur de mesure de vitesse infrarouge, cherchant l'infrarouge était le temps d'interruption t en même temps, selon V = S/t calculent la vitesse de vol

B, appareil de mesure de vitesse avec le capteur de vitesse d'infrarouge de haute précision

C, la précision infrarouge de capteur de vitesse est +/- 5%

D, cherchant la gamme de vitesse 0 | 40 m/s

E, vitesse de hockey sur glace : 23,0 m/s +/- 5% ; 27,2 m/s +/- 5% ; 30,7 m/s plus ou moins 5%

4, manières de préparation d'hockey et moule

A, sera rempli avec de l'eau après moule de hockey sur glace dans le congélateur de réfrigérateur, après avoir été eau glacée se refroidissant, moule distinct pour enlever le hockey sur glace, a placé Yu que Bingqiu échoue le secours manuel.

B, meurent déformation non facile d'expansion du matériel spécial

C, diamètre de lumen 25 millimètres < 1="">

D, exactement six hockeys sur glace ; Avec deux ensembles de moule de hockey sur glace

E, la technologie transformatrice de cavité de moule adopte la machine de commande numérique de commande numérique par ordinateur de haute précision

F, hockey sur glace, diamètre de 25 millimètres < 5="">

G, hockey sur glace, poids 7,53 g < 5="">

H, réfrigérateur - ℃ 10
